隨著物聯網和工業自動化應用的發展，越來越多的設備需要接入云平臺進行遠程監控和維護。但是不同的設備通常使用不同的通信協議，這使得它們之間的數據傳輸變得復雜和困難。

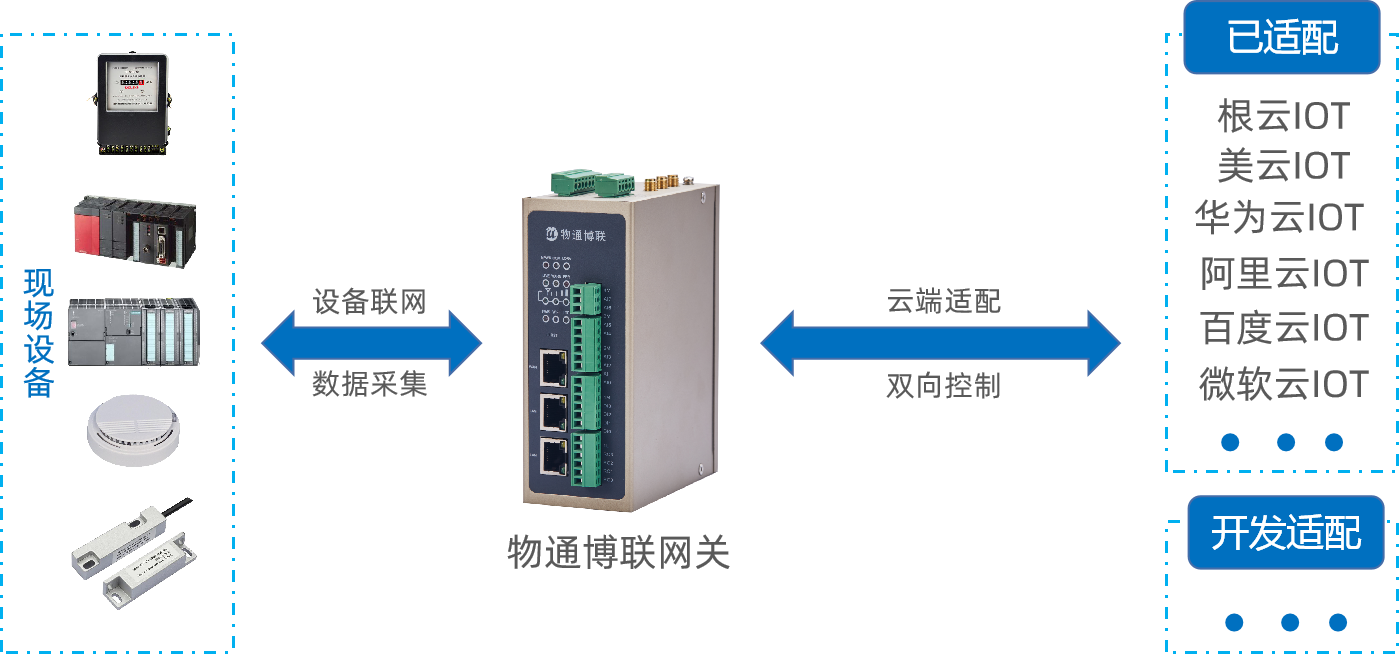

物通博聯WG系列工業智能網關支持以太網、wifi 、5G、4G等上網方式，用于將不同的通信協議轉換為MQTT協議，實現設備上云，是實現傳感器、PLC和云端對接的高性價比方案。

物通博聯WG系列工業智能網關支持對接第三方云平臺，例如阿里云、華為云、百度云等第三方MQTT物聯網設備接入平臺，工業智能網關已開發好適配此類第三方平臺的物模型接入，一鍵配置即可接入第三方MQTT物聯網云平臺。

華為云地址：https://console.huaweicloud.com/iotdm/?region=cn-north-4#/dm-portal/home

1、創建產品

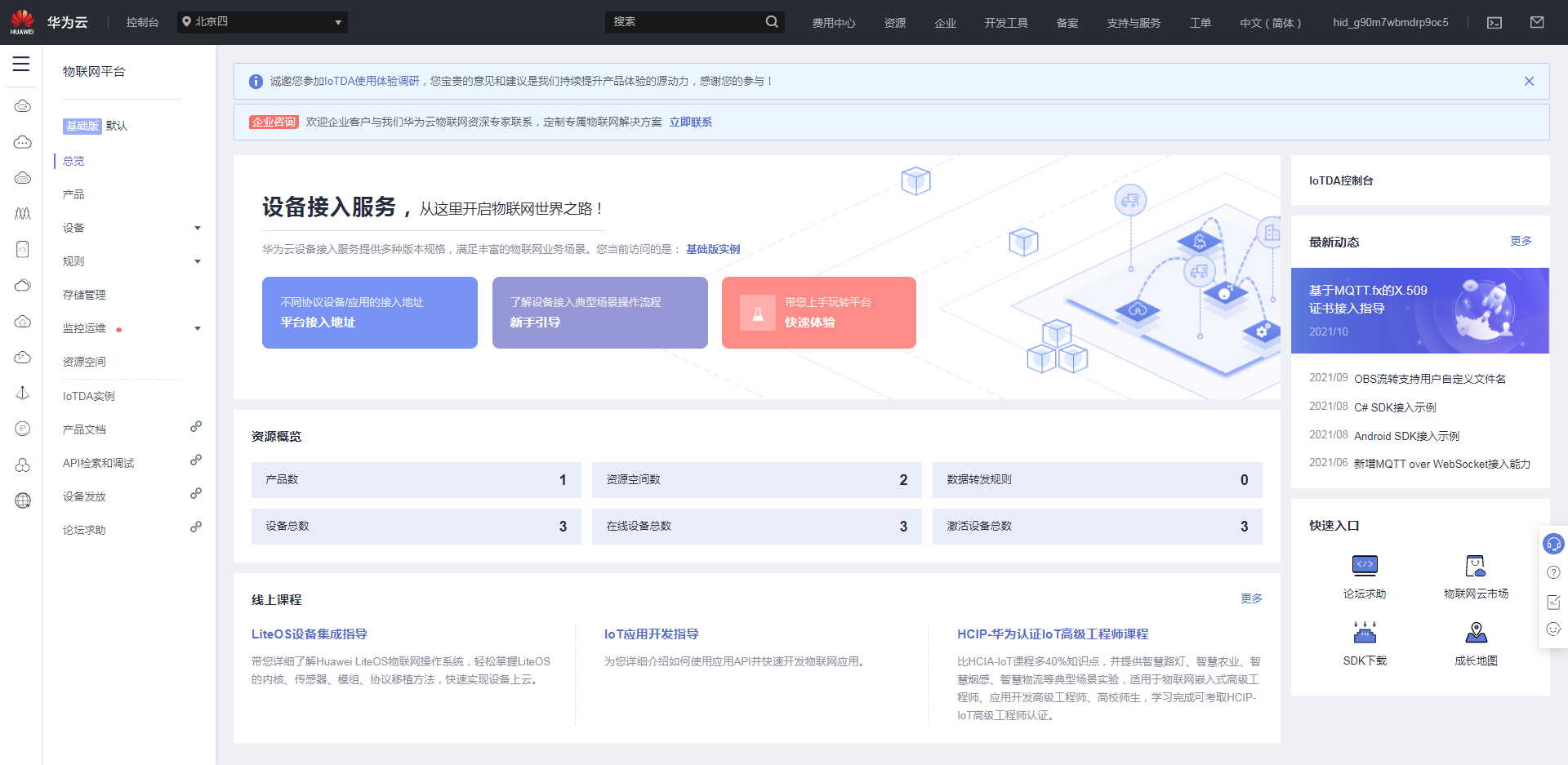

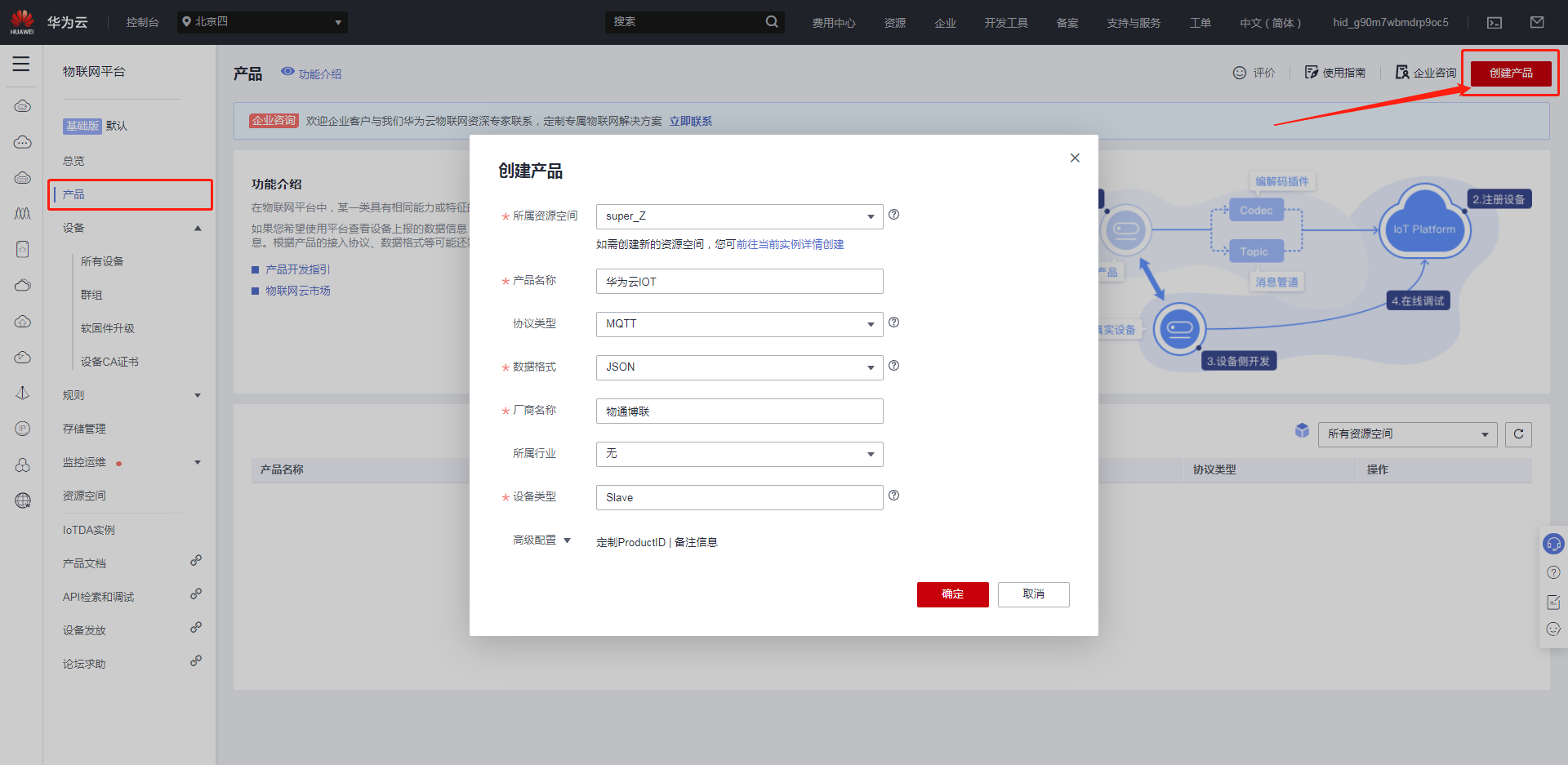

在物聯網平臺的左側目錄欄上選擇產品，進入產品界面后點擊右上角創建產品，創建一個產品模板，協議類型選擇MQTT協議，數據格式選擇JSON格式。

2、添加服務

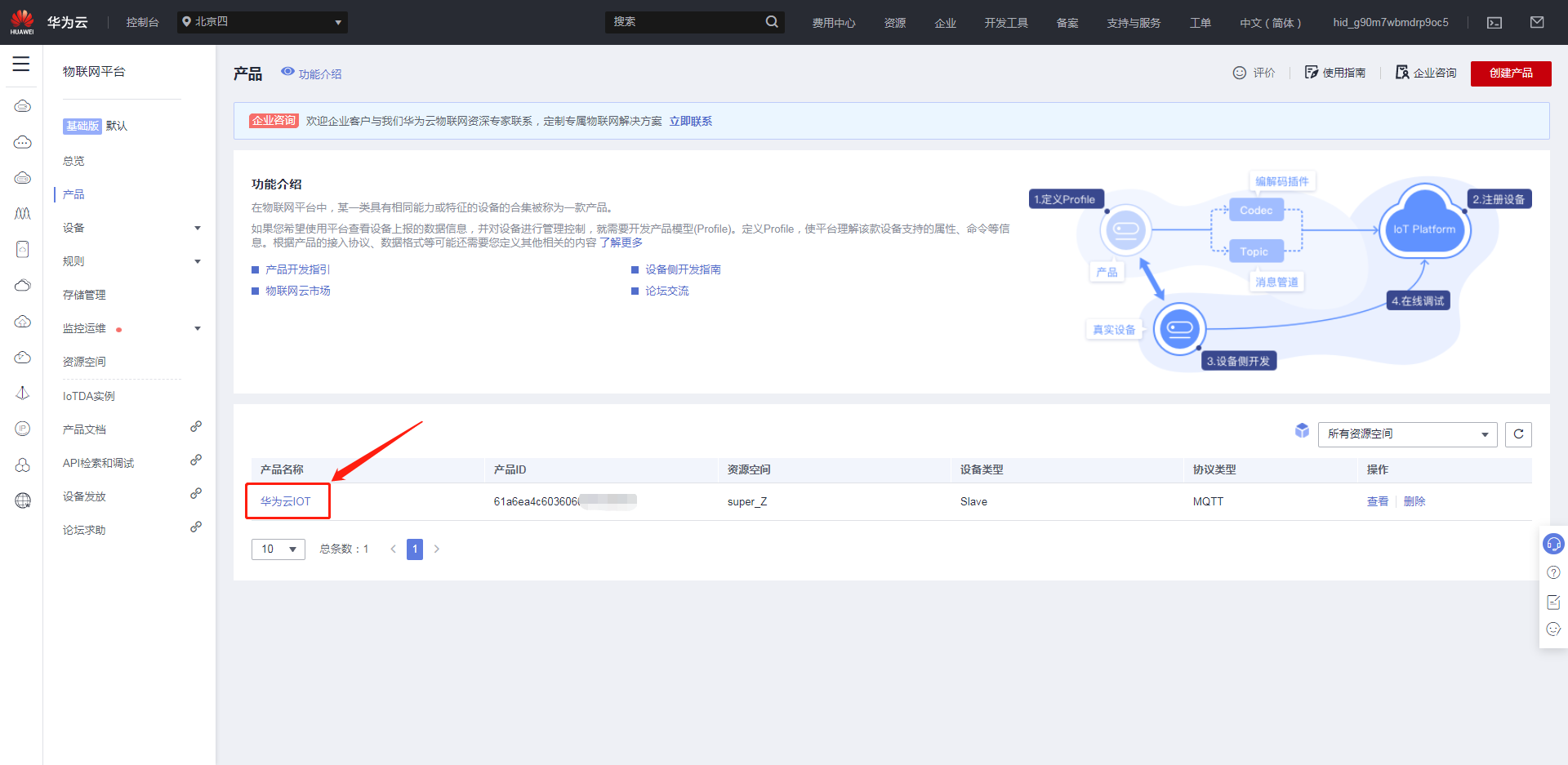

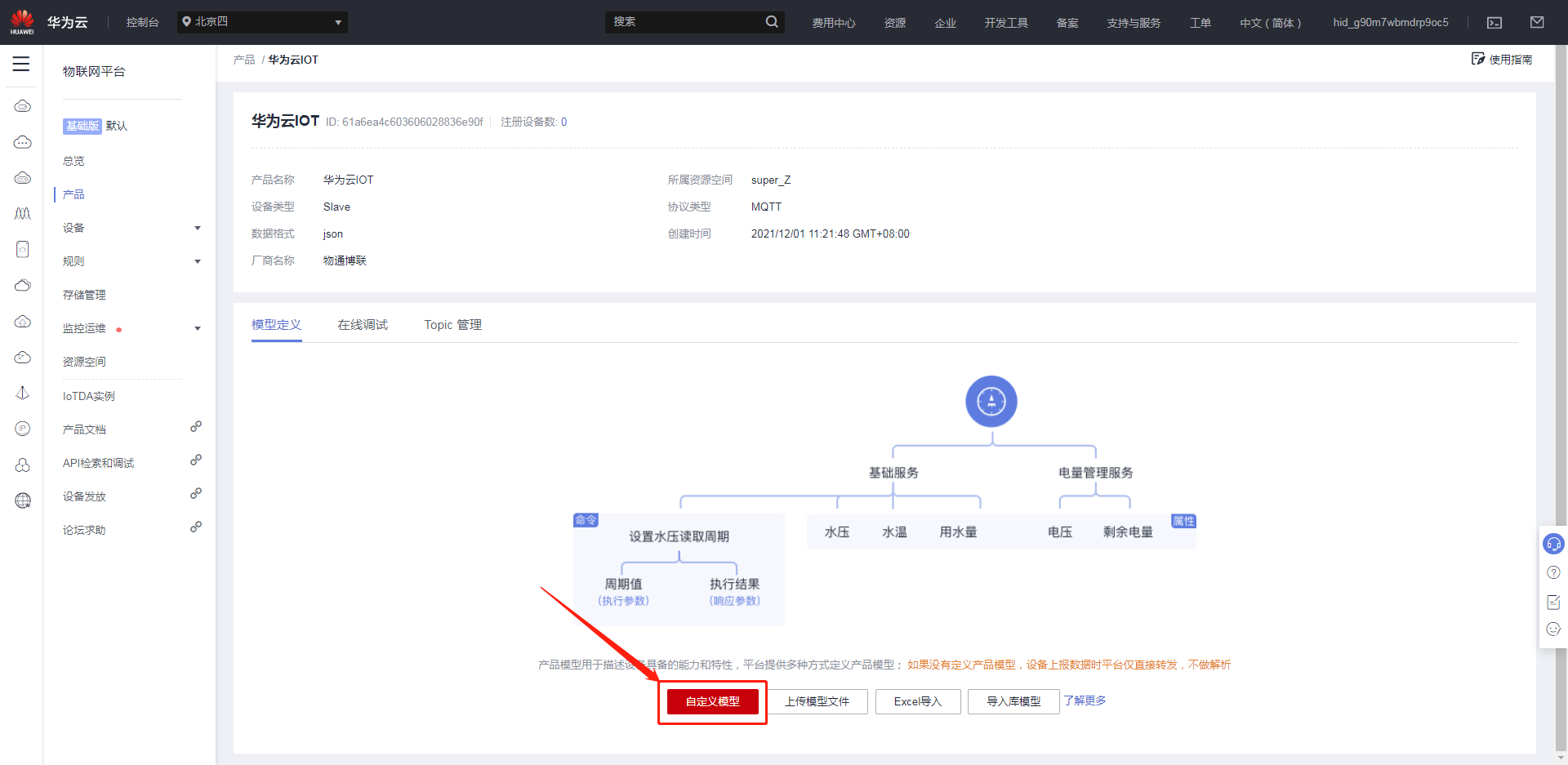

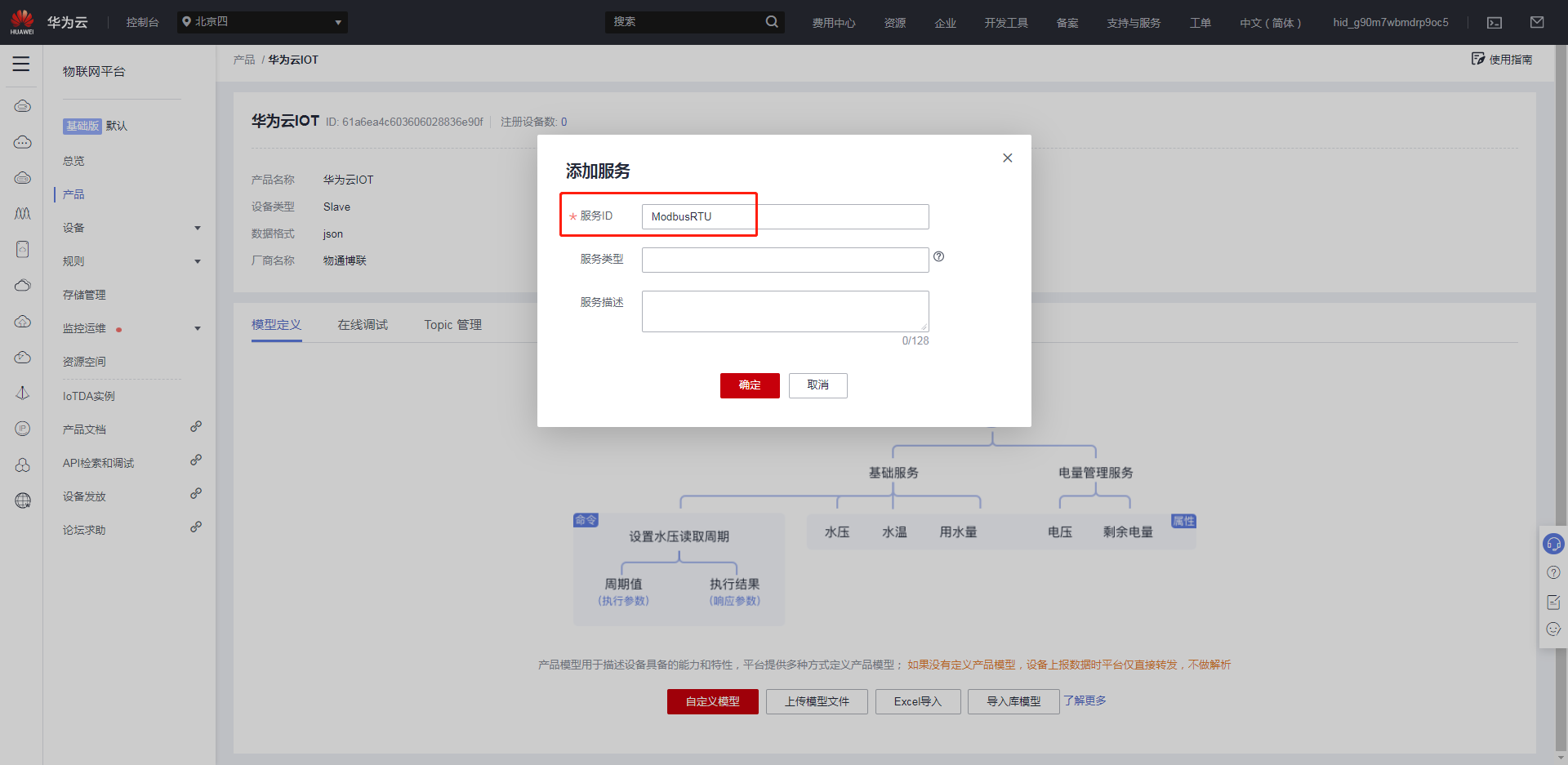

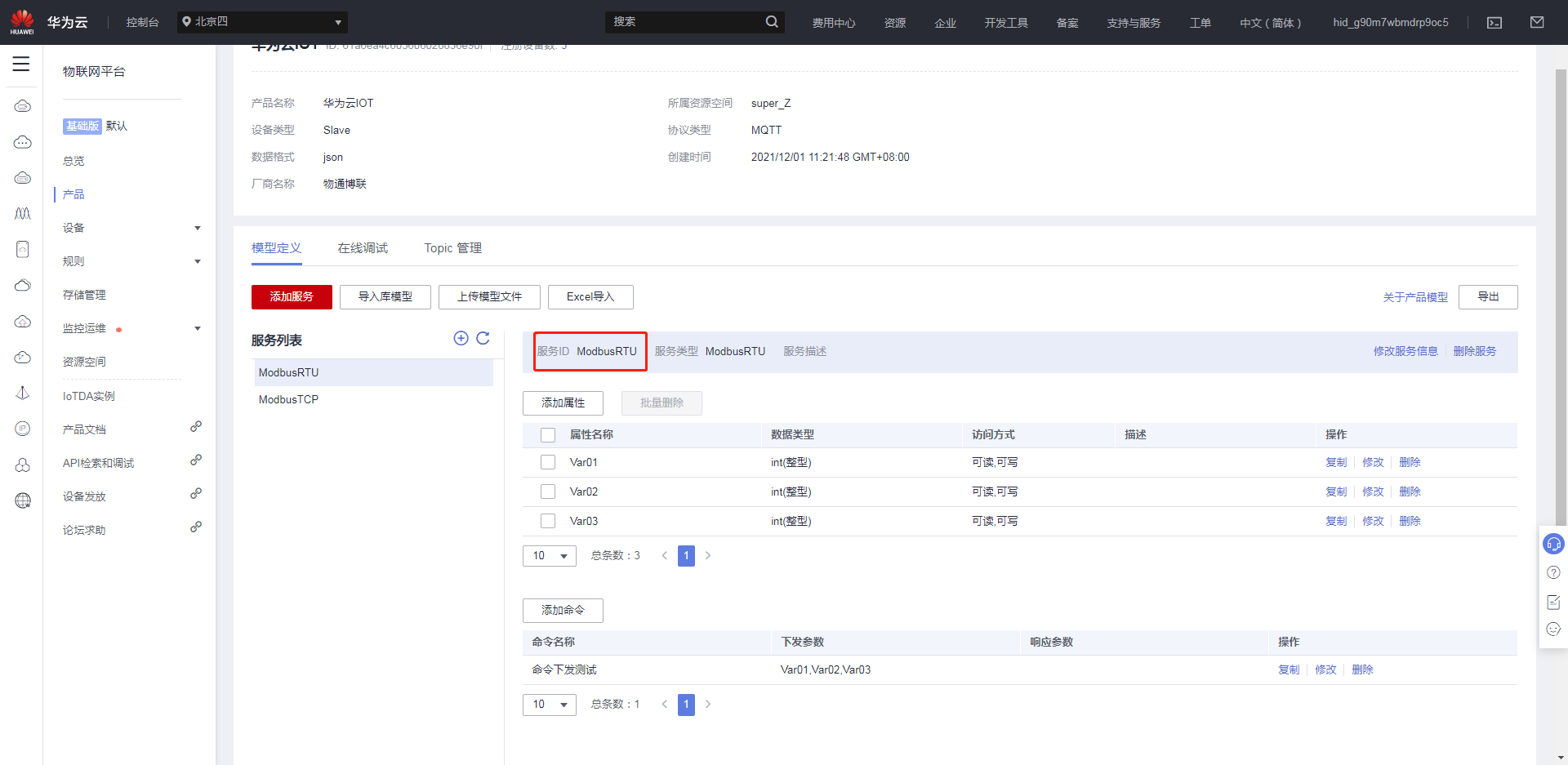

創建完產品后，點擊創建好的產品，進入自定義模型界面，點擊自定義模型，創建服務ID。

“服務ID”對應的是網關上虛擬子設備的“分組名稱”，可以根據實際網關下接的設備名稱進行定義，例如西門子smart200等。

3、添加屬性

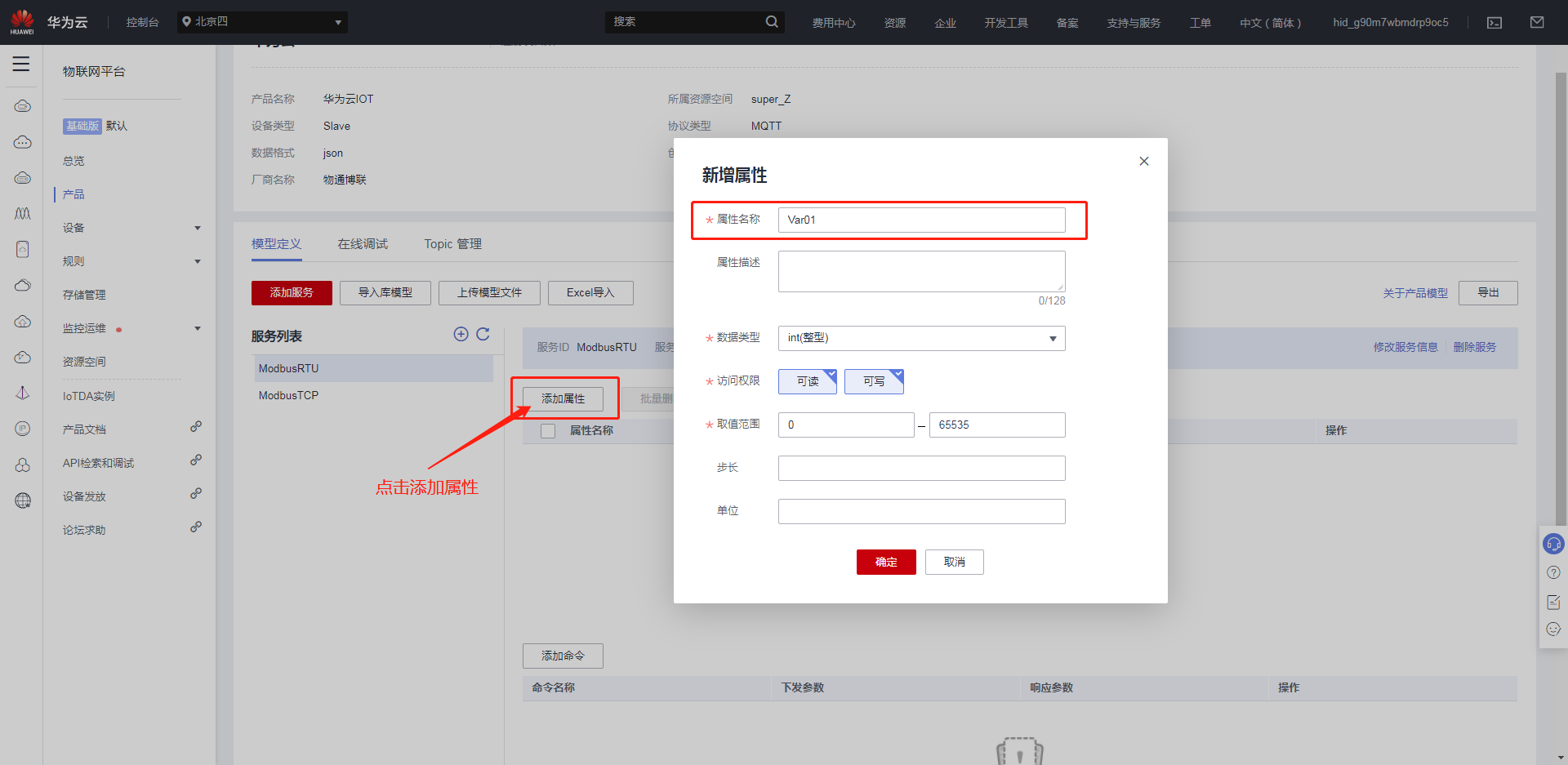

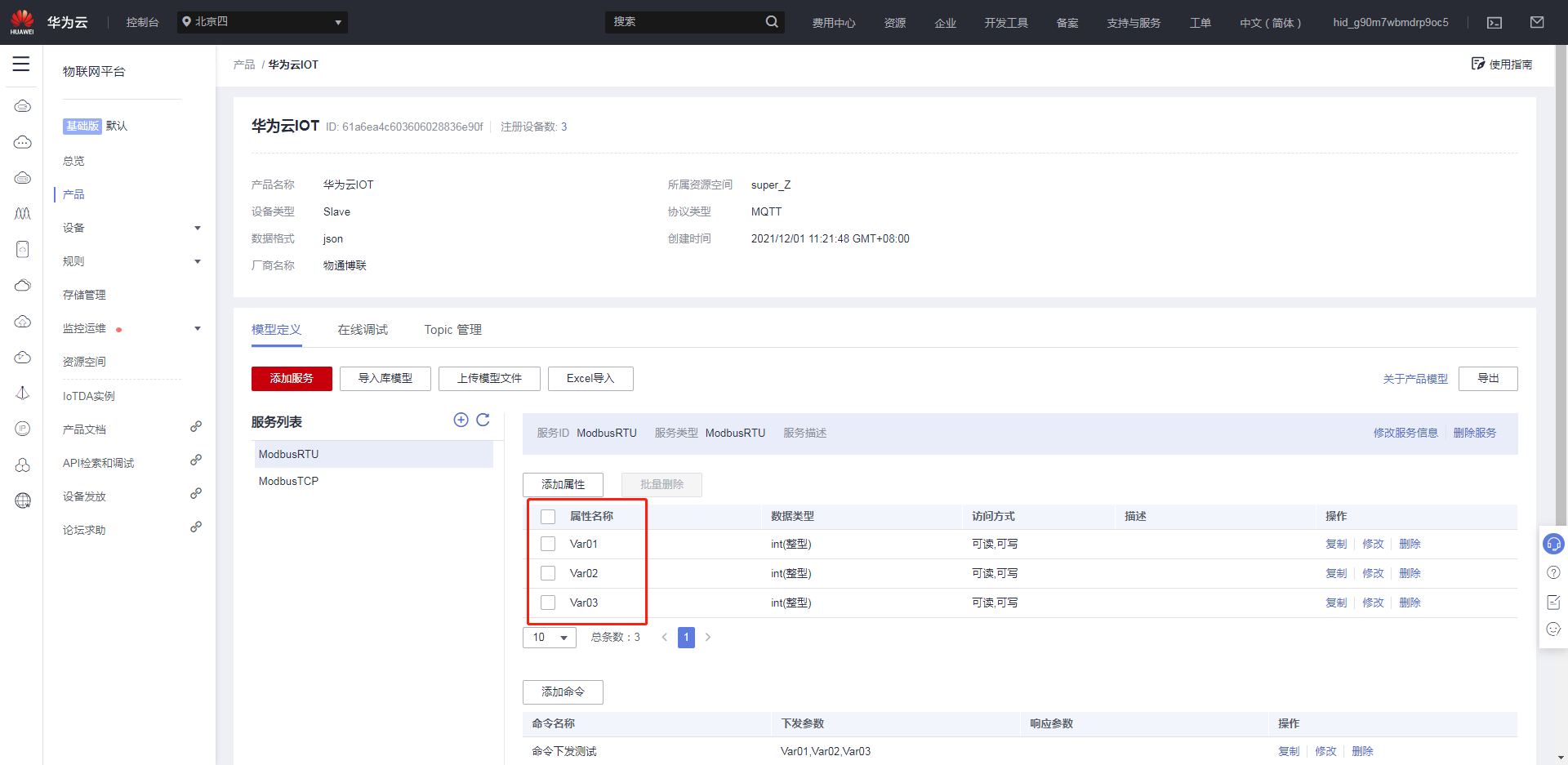

“屬性名稱”對應的是網關上建立點位的“變量名稱”，點擊對應的服務ID，在該服務ID下建立屬性。

4、添加命令

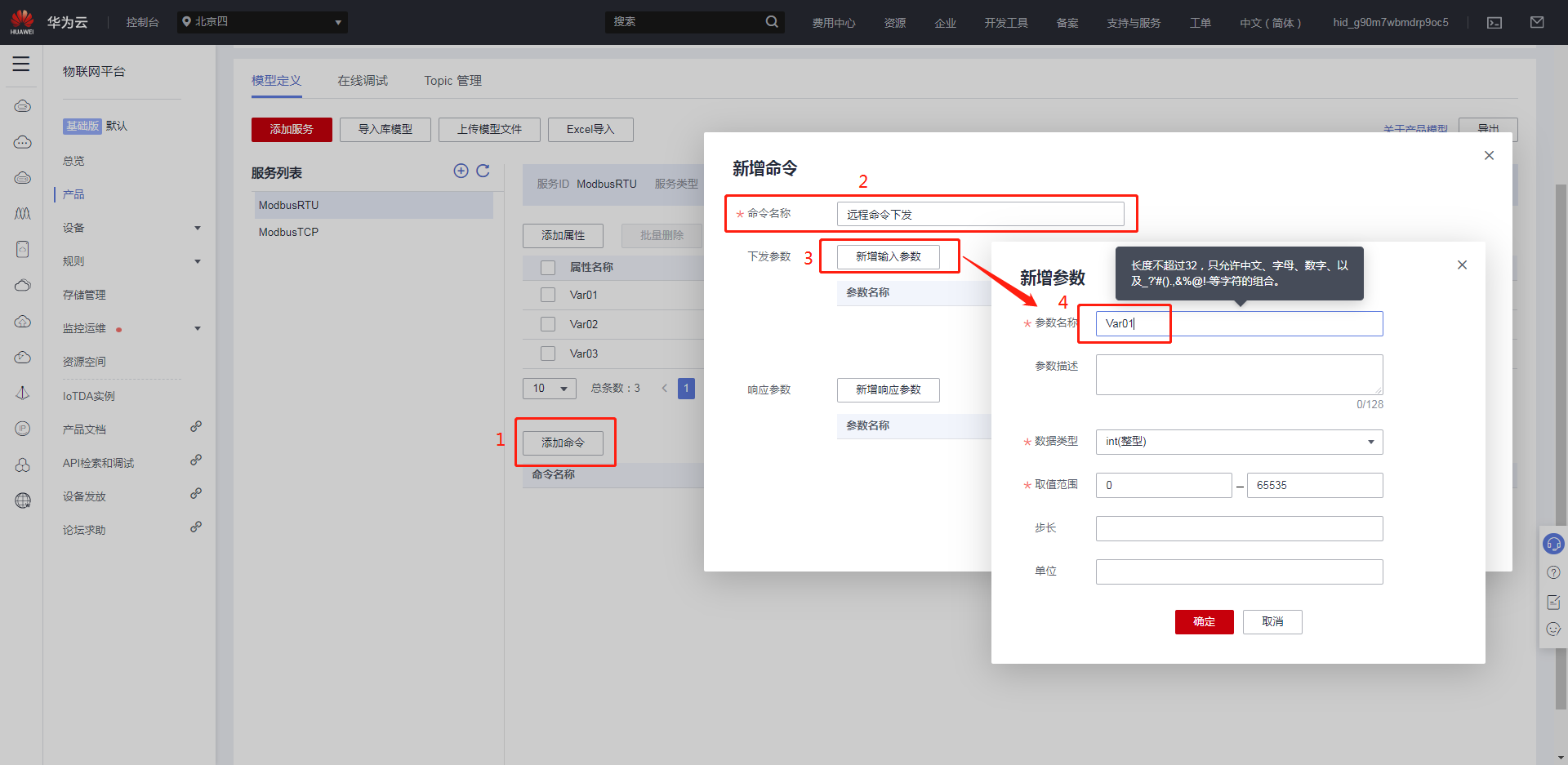

華為云反控設定：點擊添加命令，定義命令名稱，新增輸入?yún)?shù)，建立需要下發寫的參數，“參數名稱”要與需要下發寫的“屬性名稱”對應。

5、注冊設備

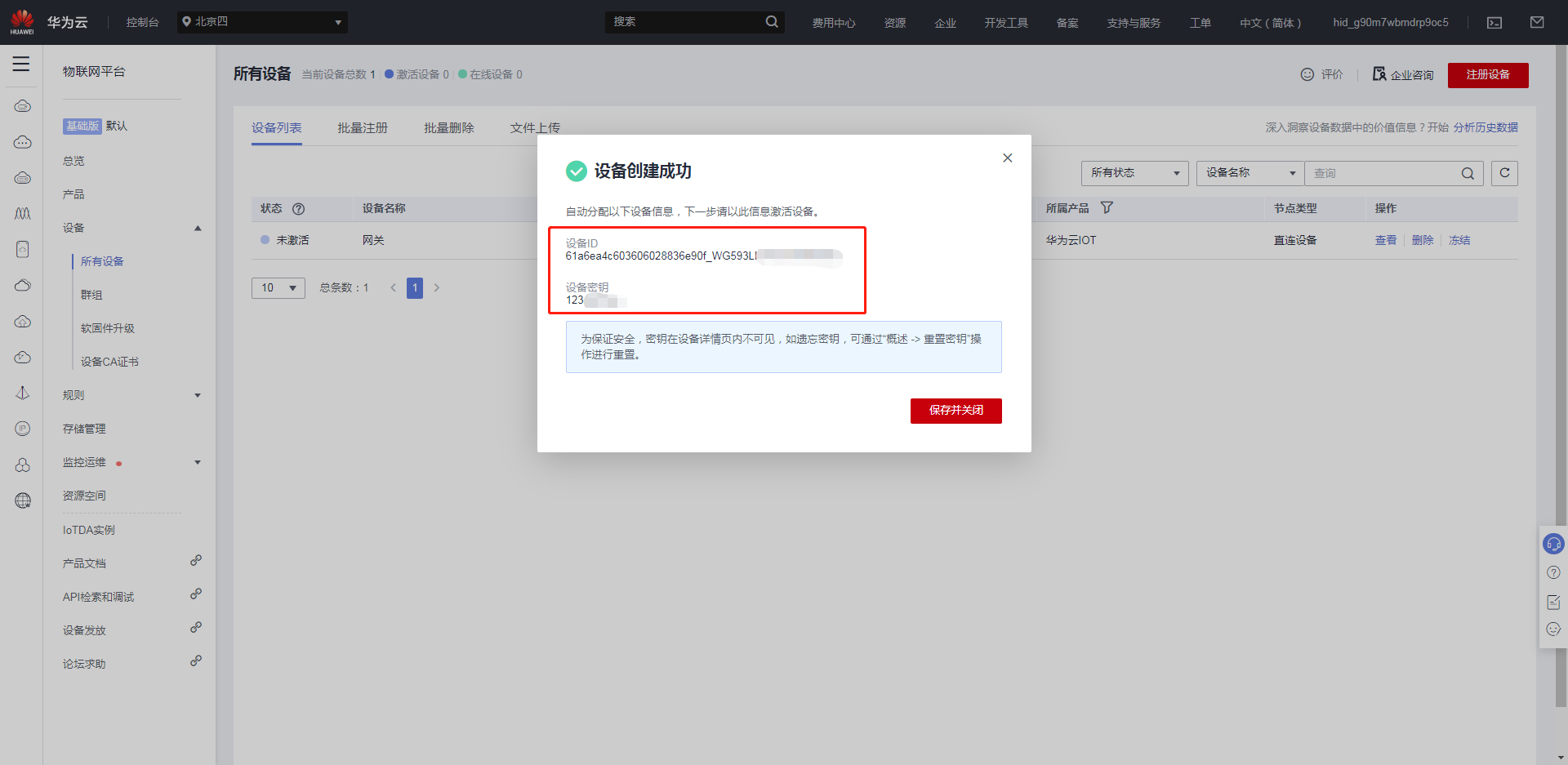

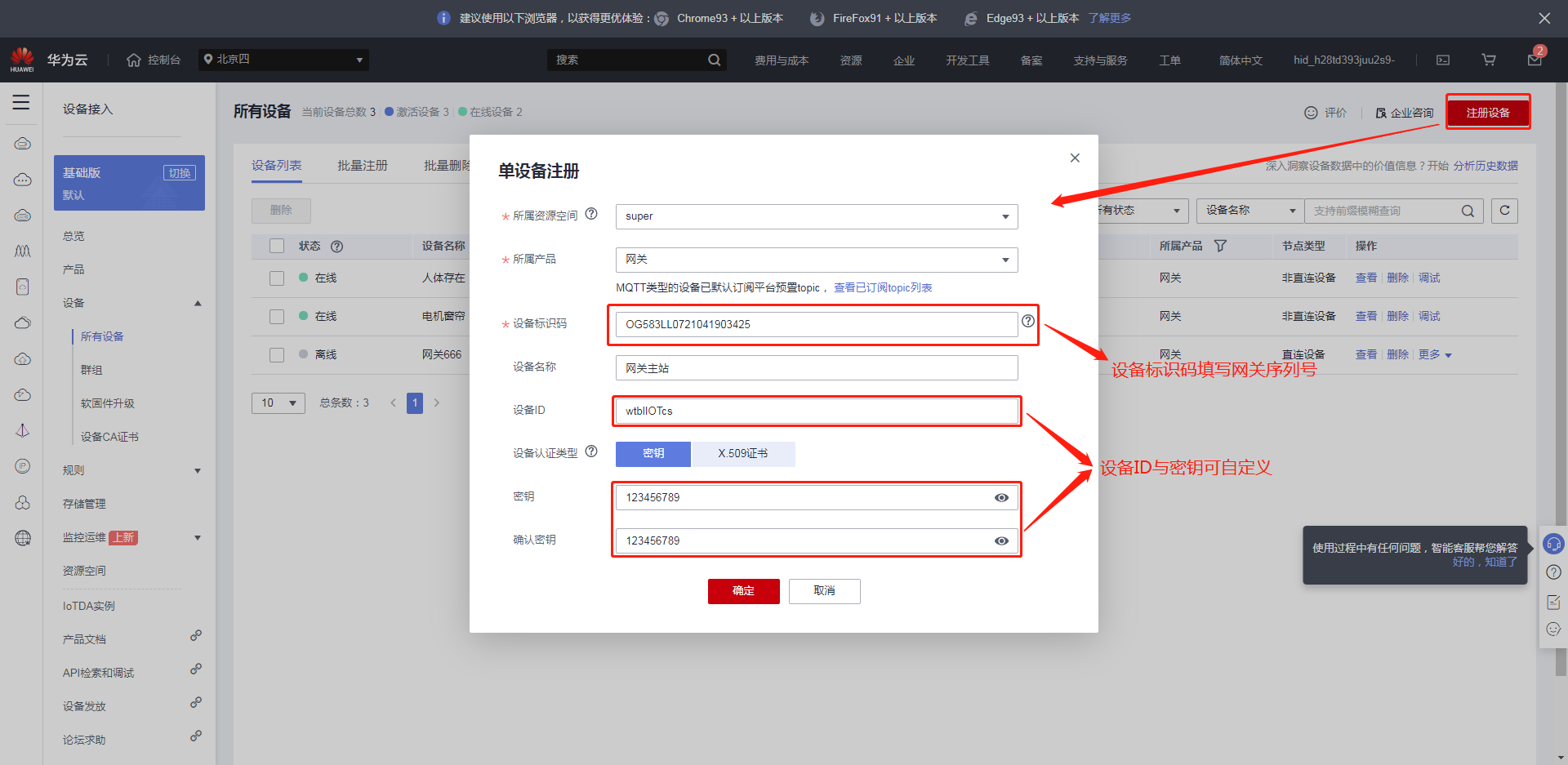

在左側目錄欄內點擊設備，下拉框中選擇所有設備，在右上角點擊注冊設備，根據實際信息來建立設備；所屬產品選擇這臺網關下所接設備而建立的產品模型，“設備標識碼”填寫網關序列號，設備ID與密碼可以先自定義較為簡單的密碼，例如123456789。保存后會生成設備ID與密碼，其作用是用來生成MQTT連接參數的用戶名、密碼與ClientID。

6、注冊子設備

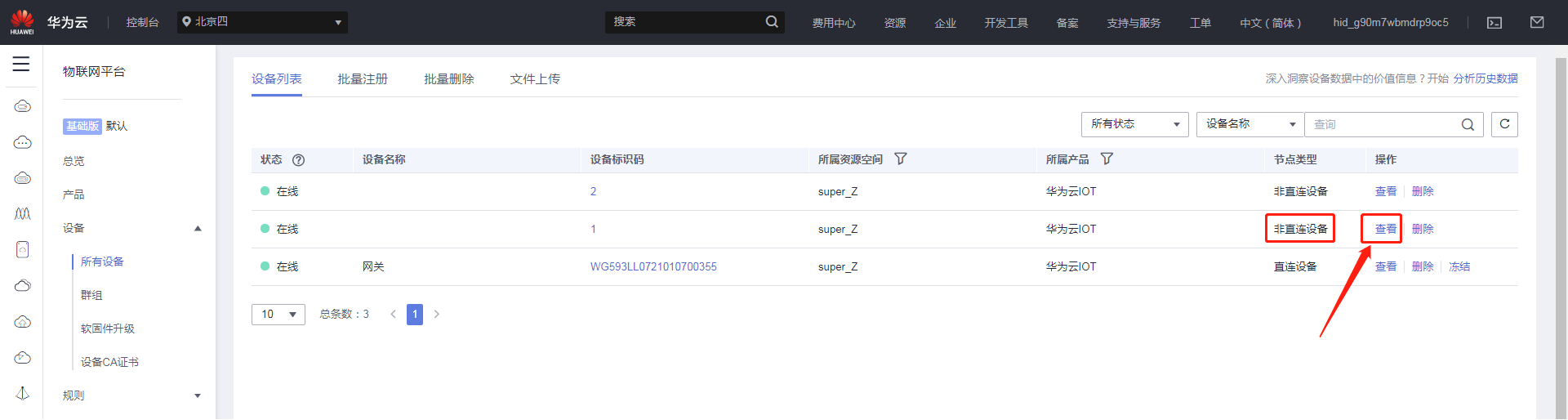

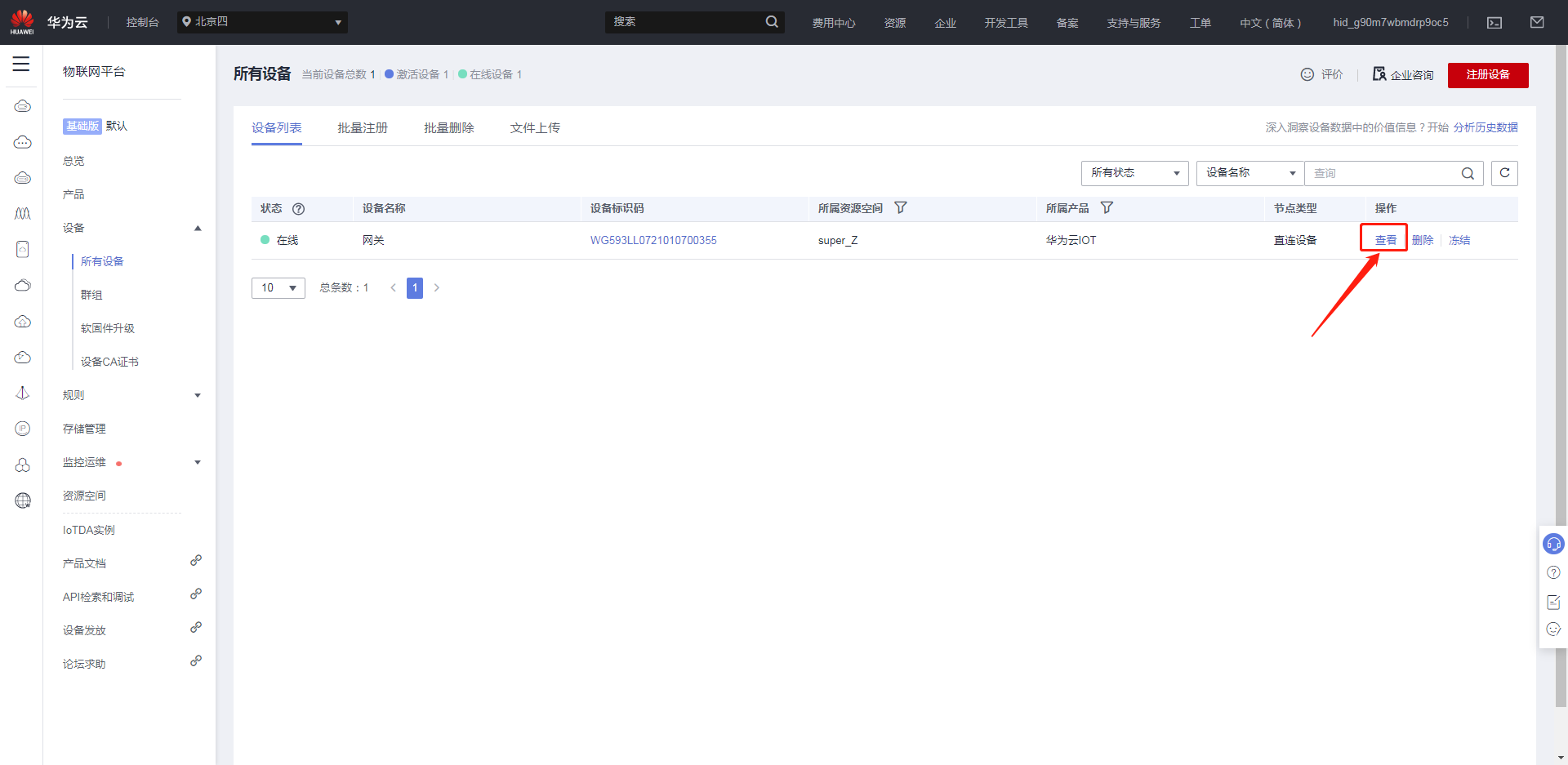

注冊的設備為父設備，可以理解為網關，那么子設備可以理解為網關下接的設備；點擊注冊好的設備。

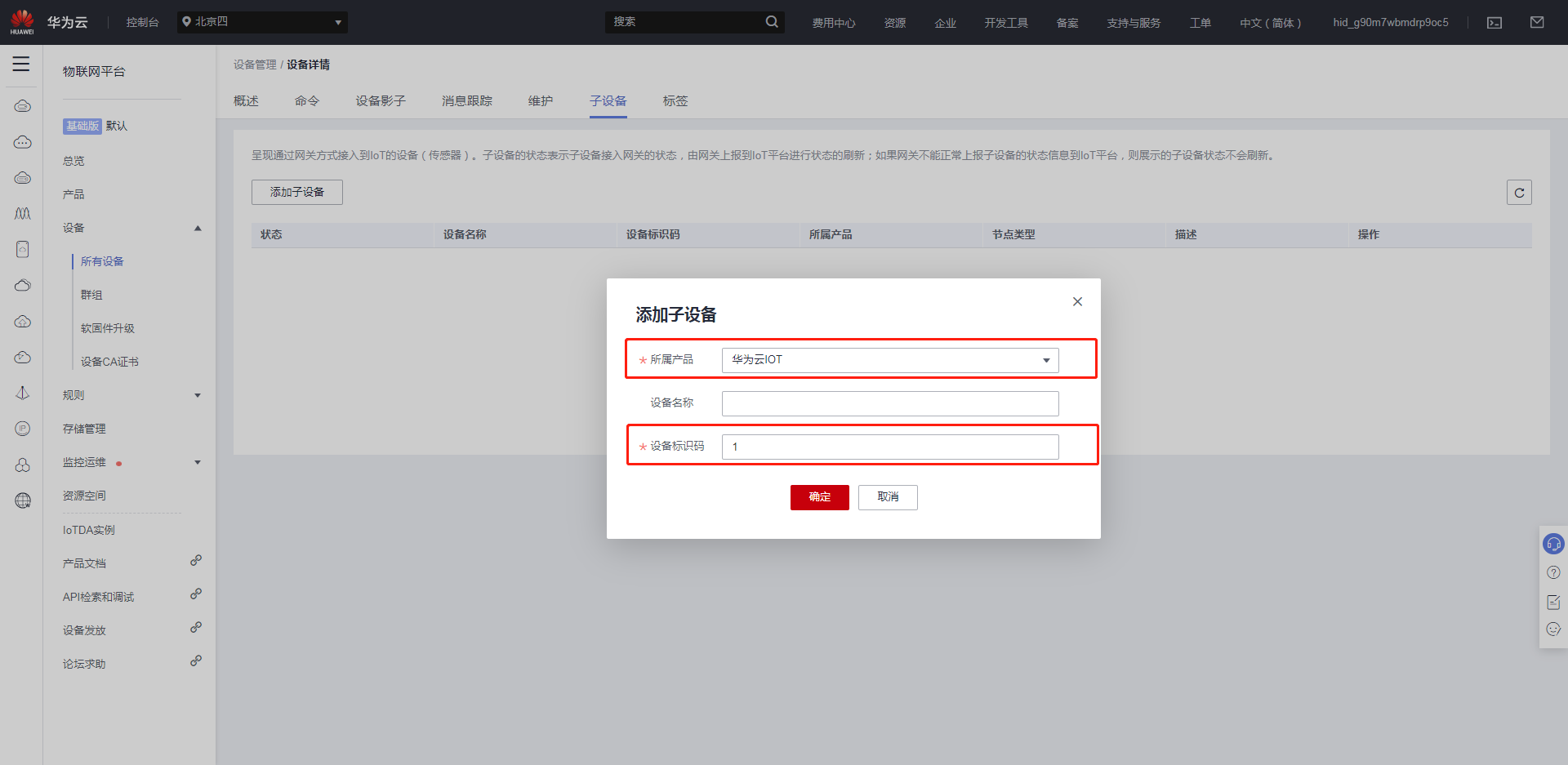

進入父設備界面中，點擊子設備，添加子設備建立信息，選擇對應的產品模型，設備標識碼可自定義。

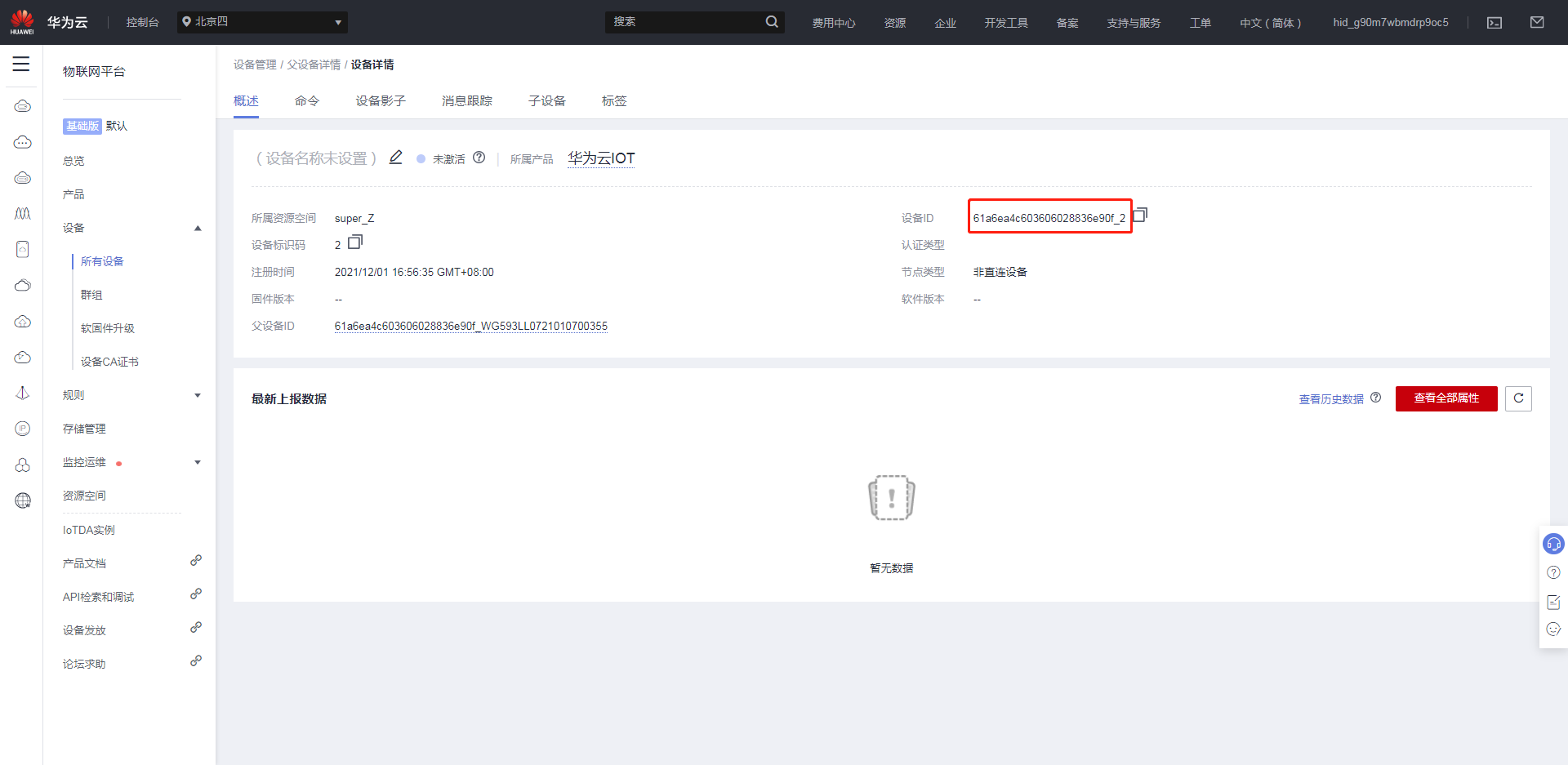

華為云IOT端非直連設備的“設備ID”與網關端變量分組內，虛擬子設備“子設備序號”對應。

1、新增華為云IOT云平臺

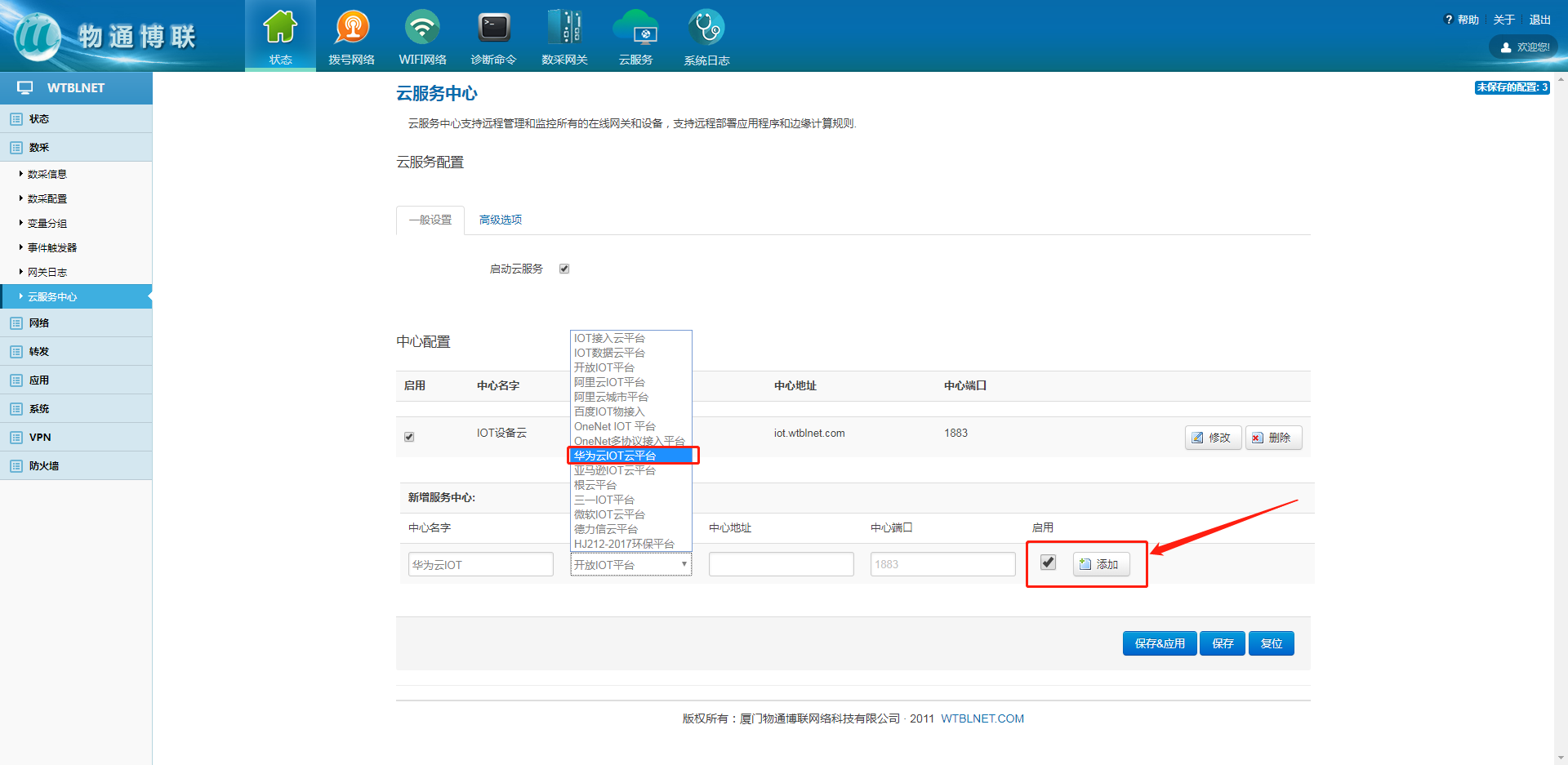

在網關本地web界面內，左側目錄欄中選擇數采，下拉框中的云服務中心來配置網關與華為云IOT的MQTT連接參數，中心類型選擇華為云IOT平臺，并勾選啟用，點擊添加。

2、填寫連接參數

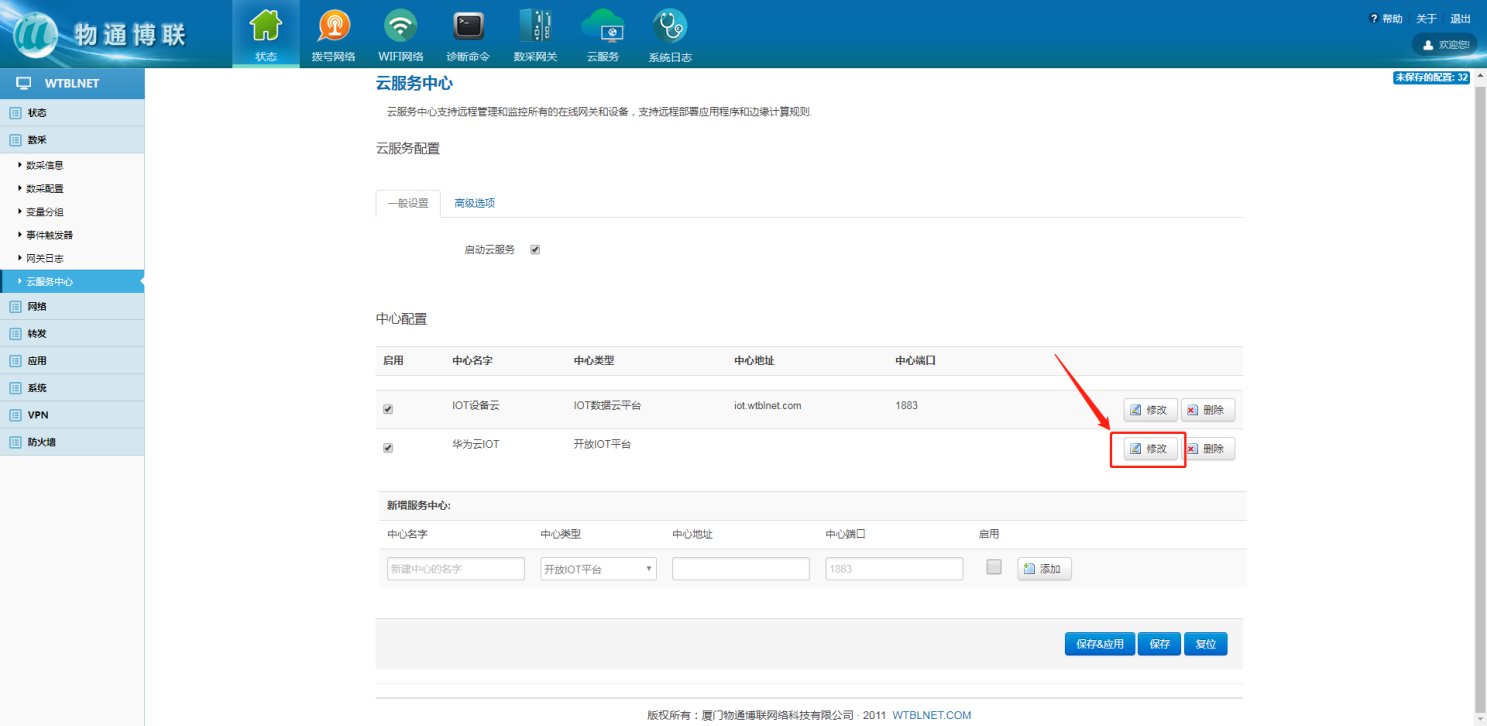

點擊華為云IOT中心配置的修改，進入華為云IOT界面進行MQTT連接參數填寫。

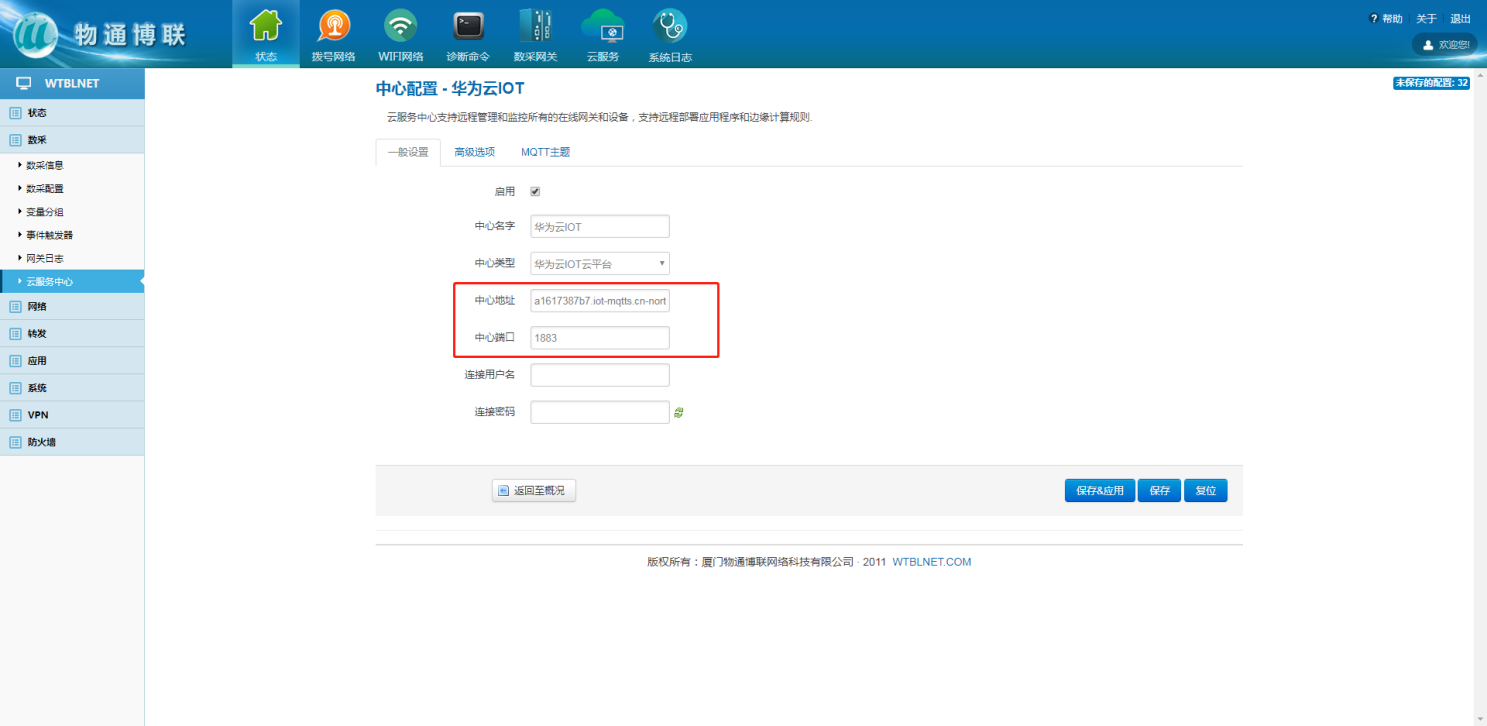

• 云中心地址

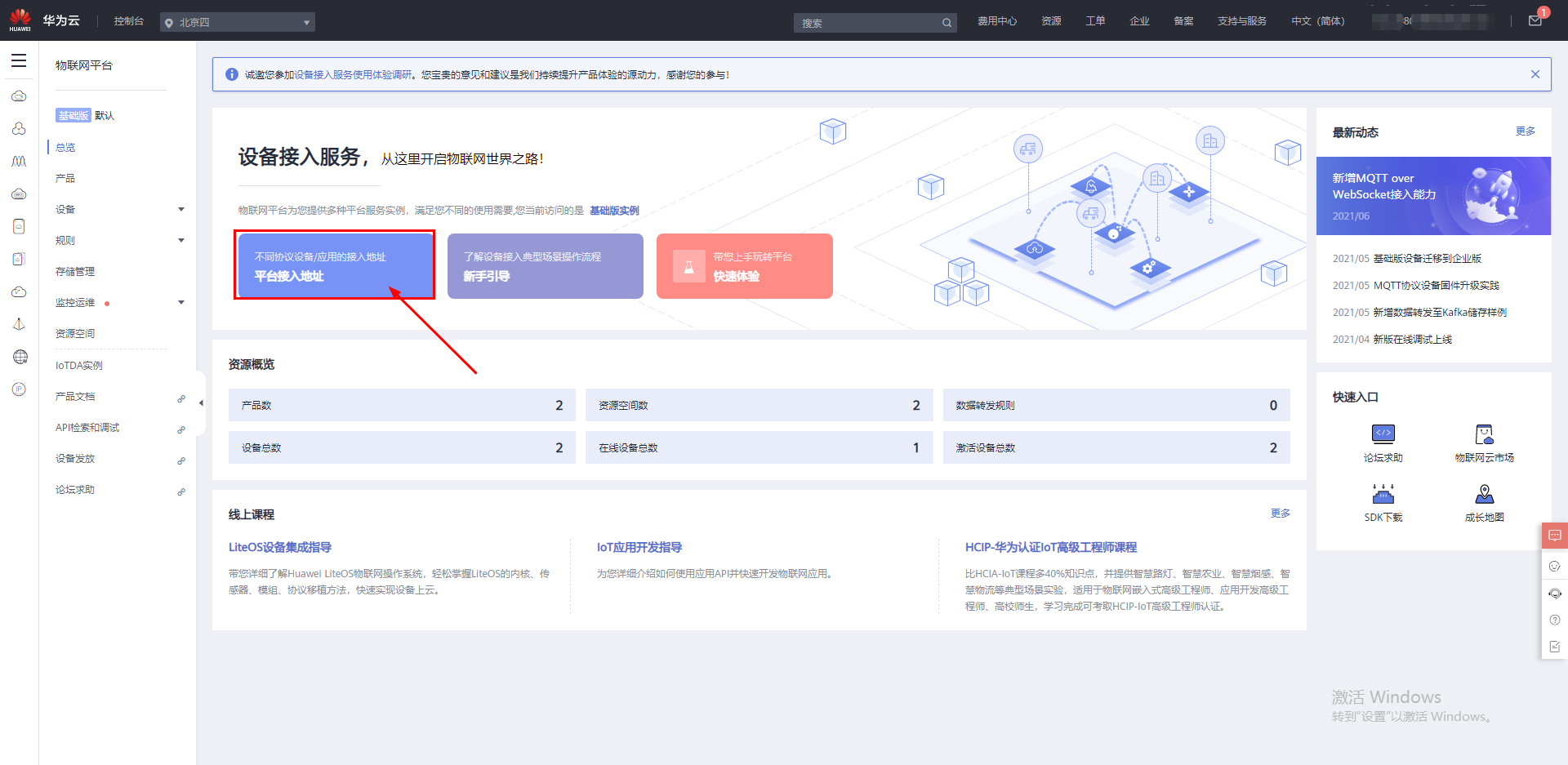

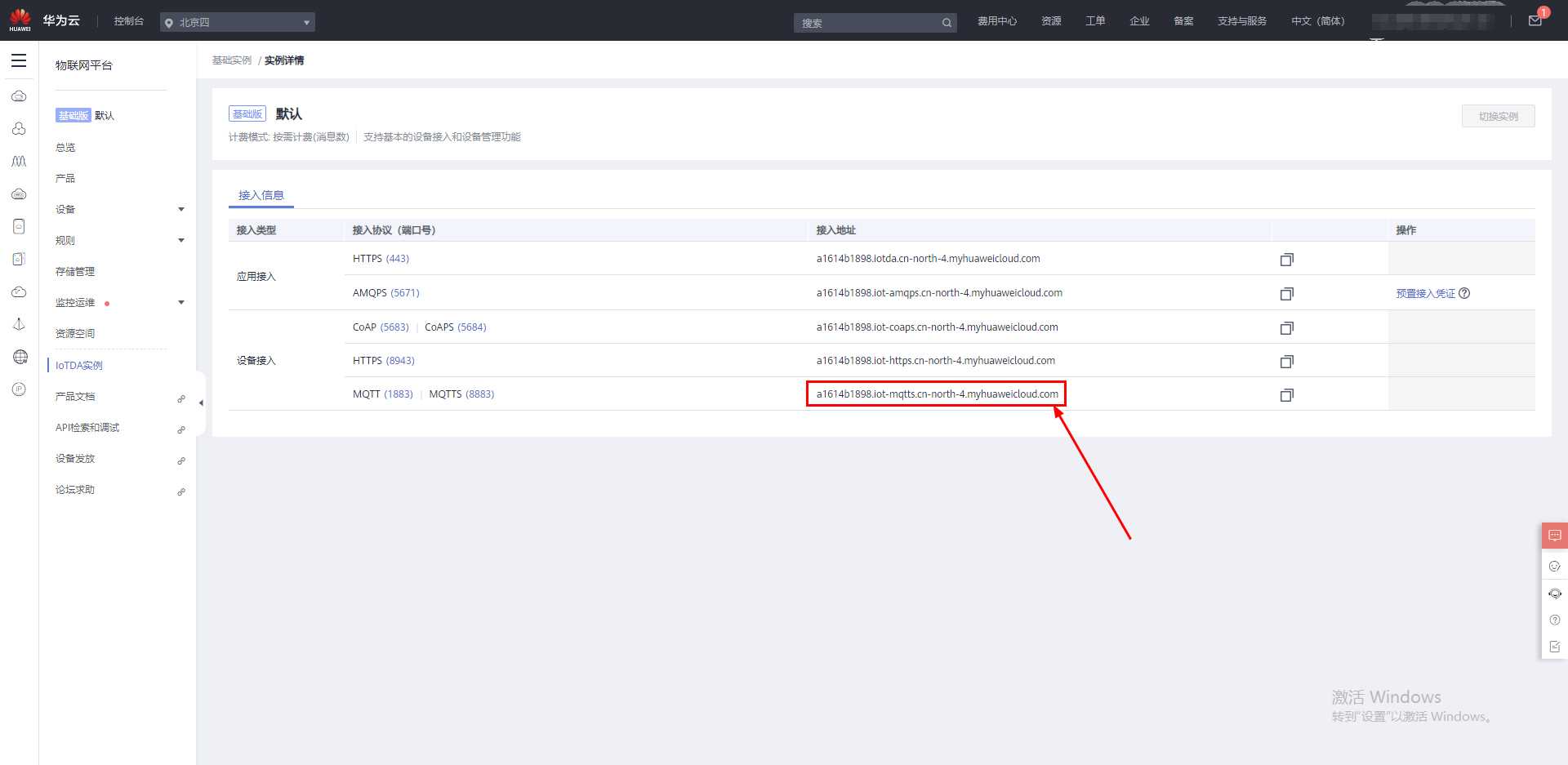

云中心地址在華為云IOT，左側目錄欄總覽上的平臺接入地址內，點擊進入，相關MQTT連接的中心地址以及端口號復制到網關上。

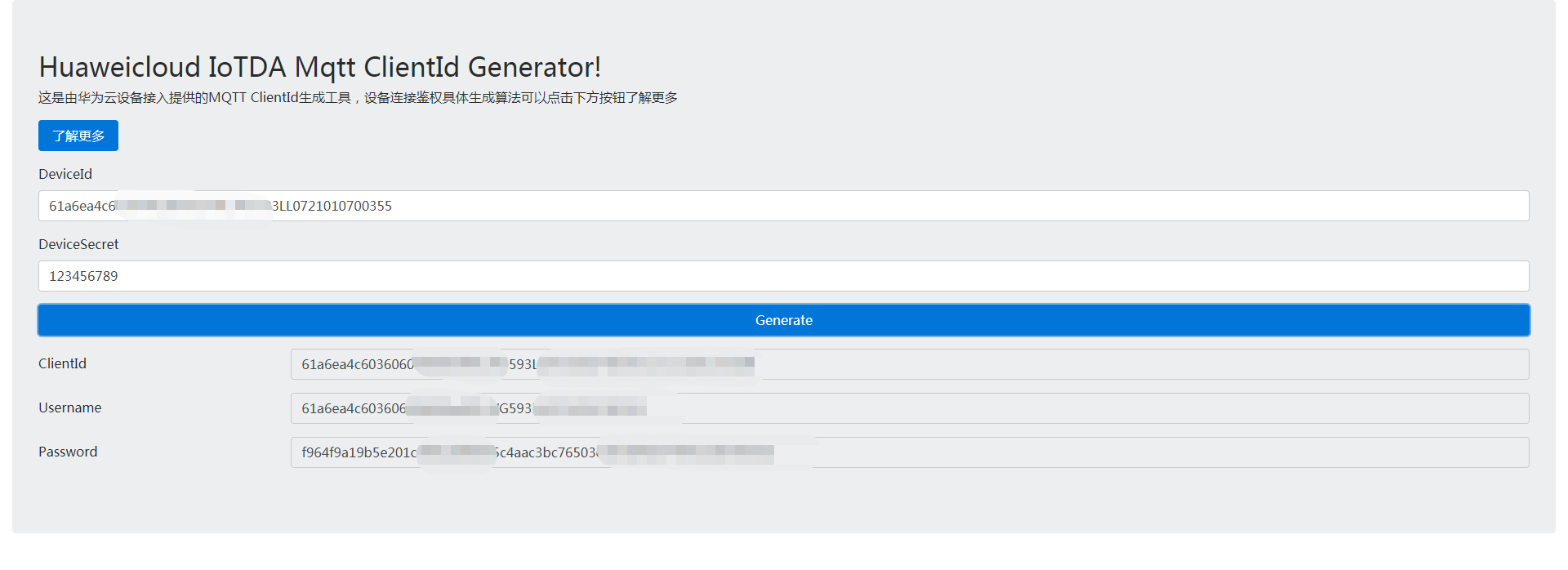

• MQTT連接參數的生成

• 通過以下鏈接生成連接所需的用戶名、密碼和ClientID：https://iot-tool.obs-website.cn-north-4.myhuaweicloud.com/

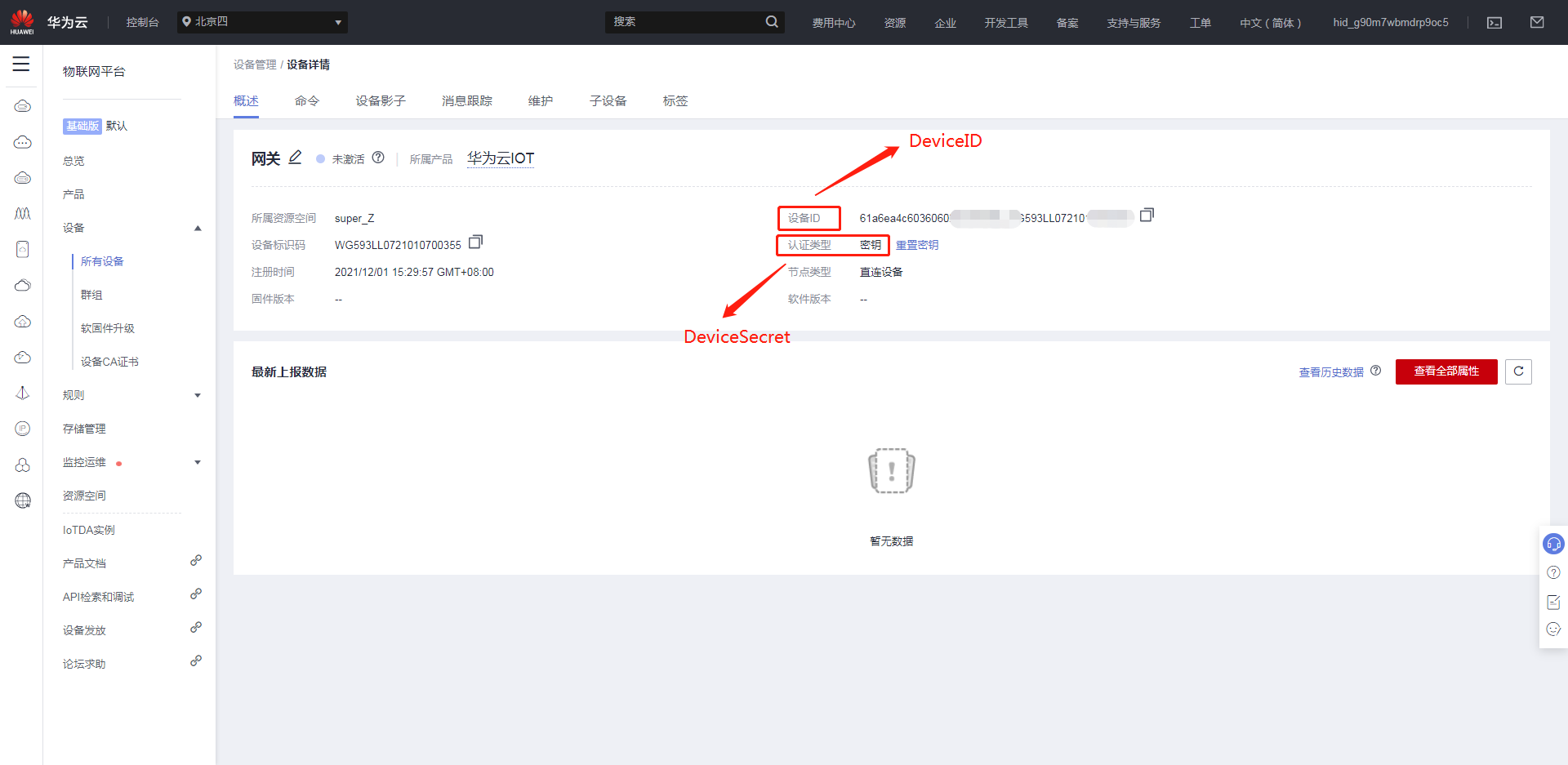

• DeviceID為之前在華為云IOT所有設備上注冊的設備生成的設備ID；

• DeviceSecret為注冊設備時自己定義的密碼；

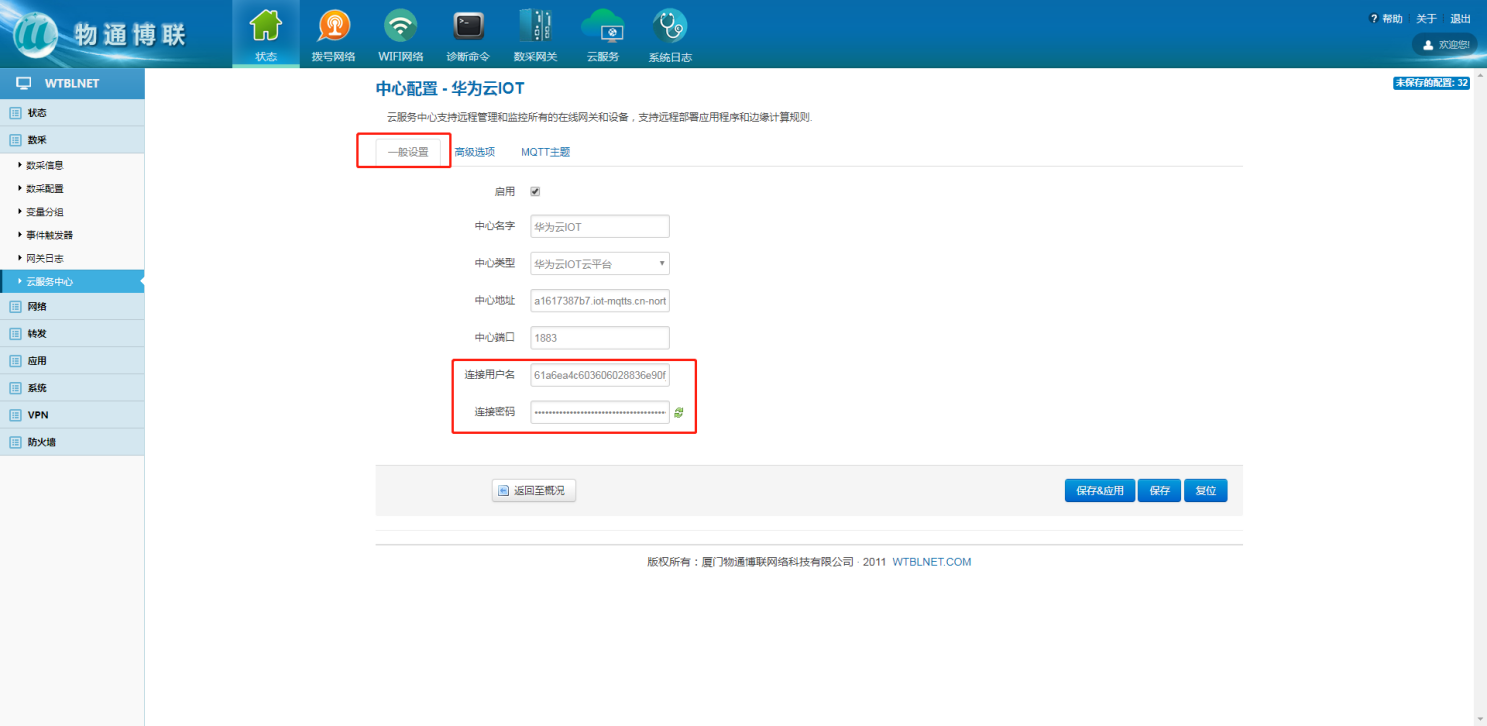

一般設置內：

連接用戶名對應所生成連接參數的“Username”；

連接密碼對應所生成連接參數的“Password”；

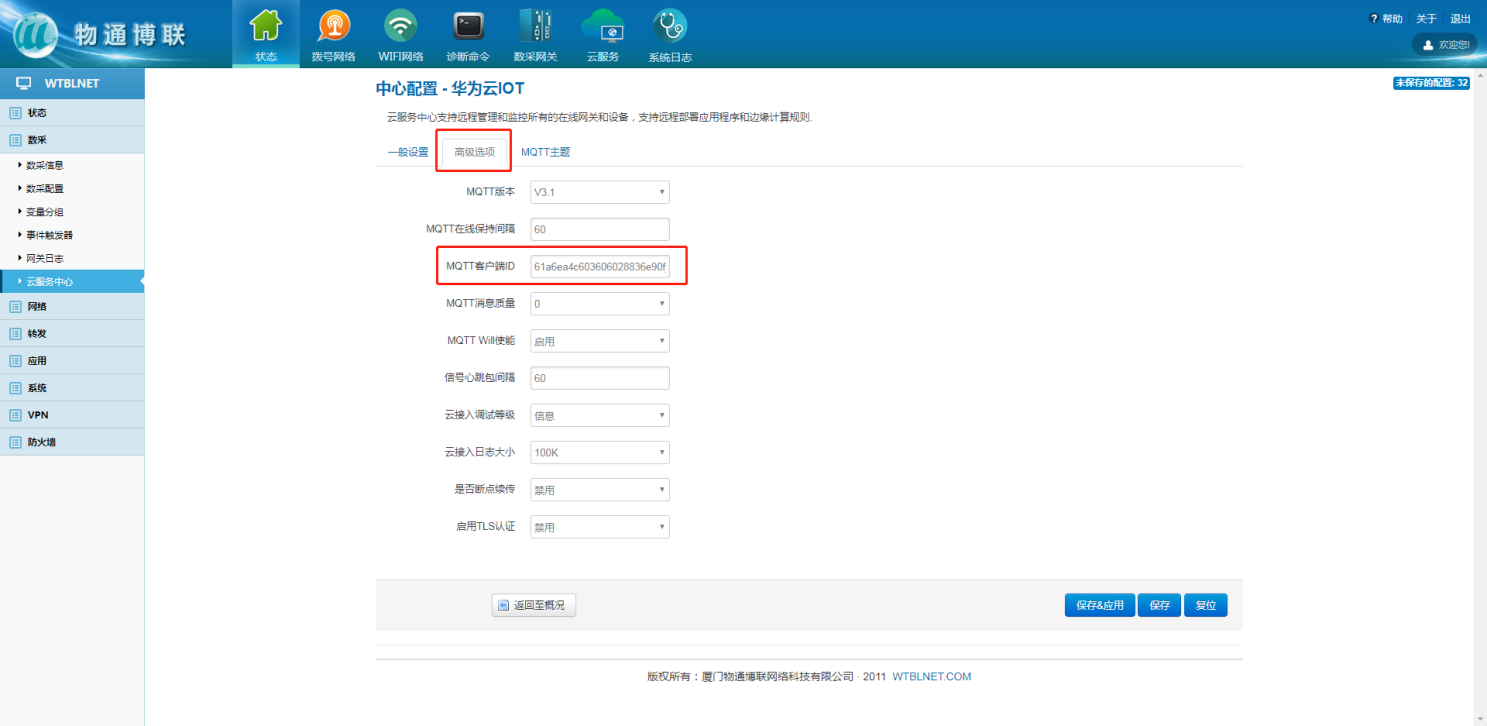

高級選項內：

MQTT客戶端ID對應所生成連接參數的“ClientId”；

最后點擊“保存&應用”后生效；

1、數采配置

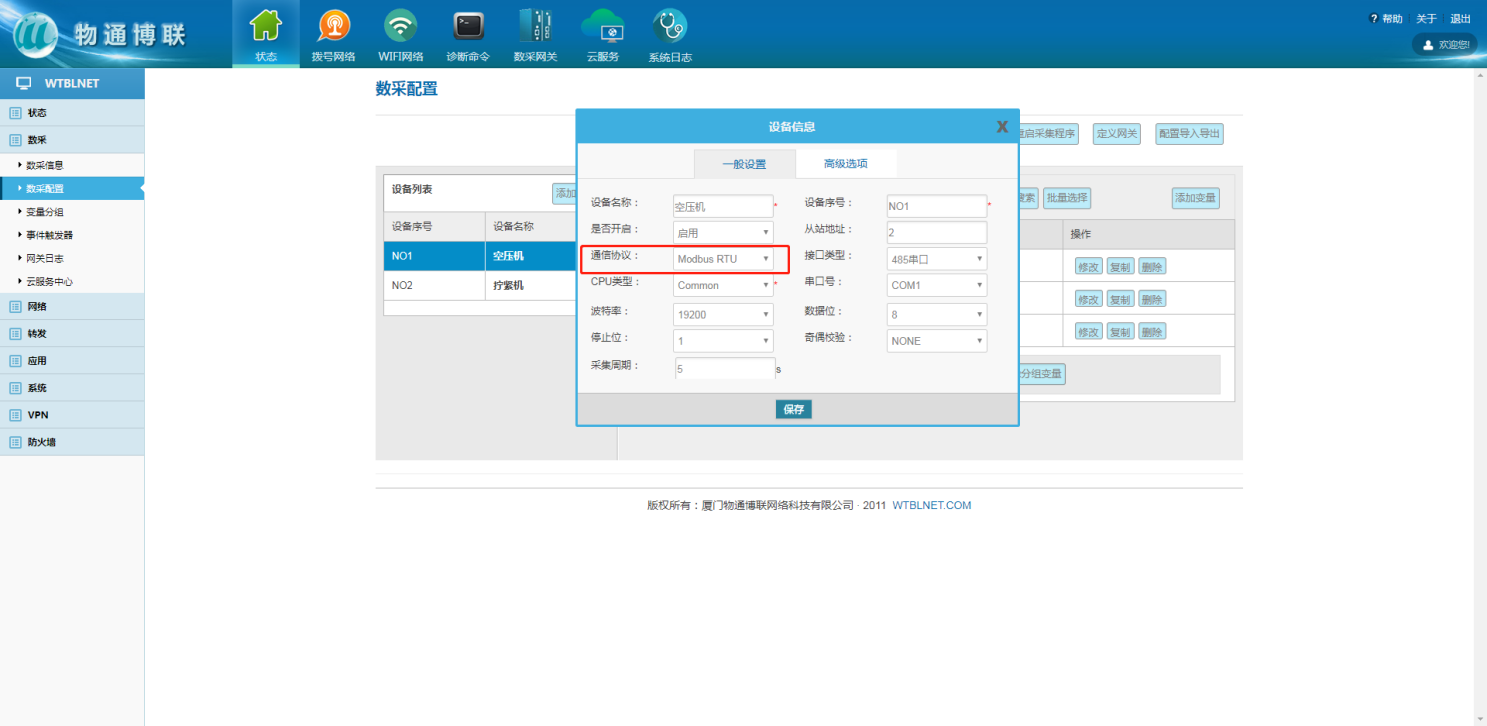

在數采配置中添加設備信息，選擇對應采集設備的協議及通訊參數；

2、變量信息

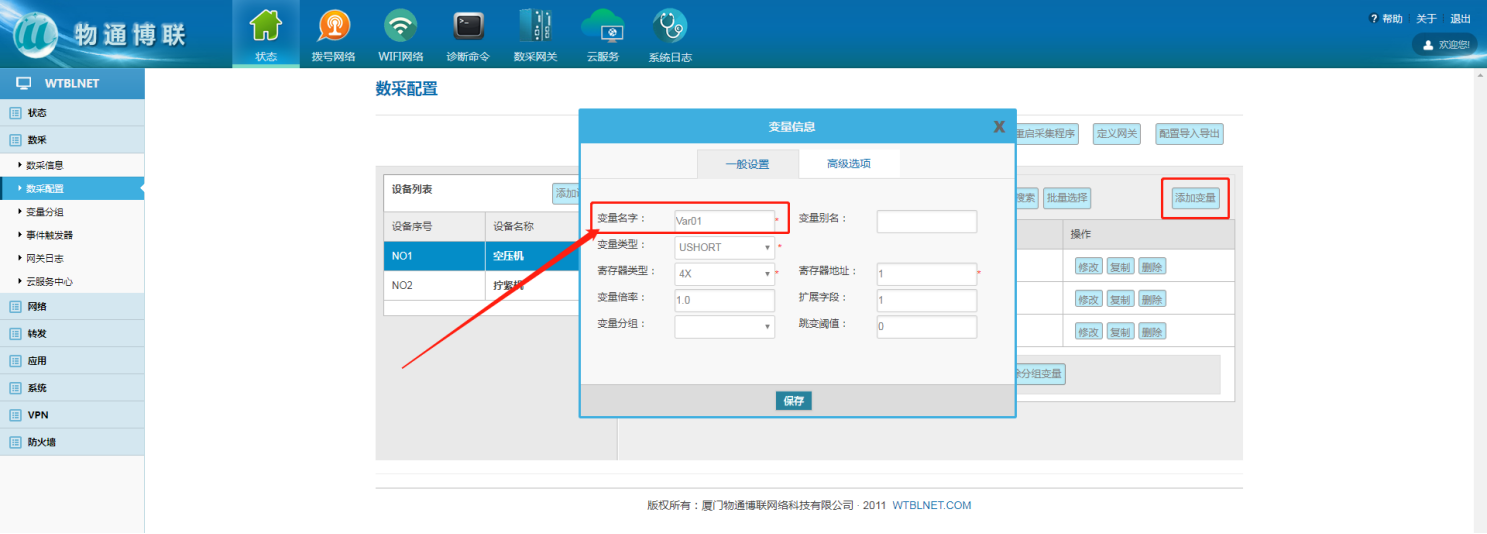

添加變量名稱，網關端“變量名稱”與華為云IOT的“屬性名稱”對應；

3、變量分組

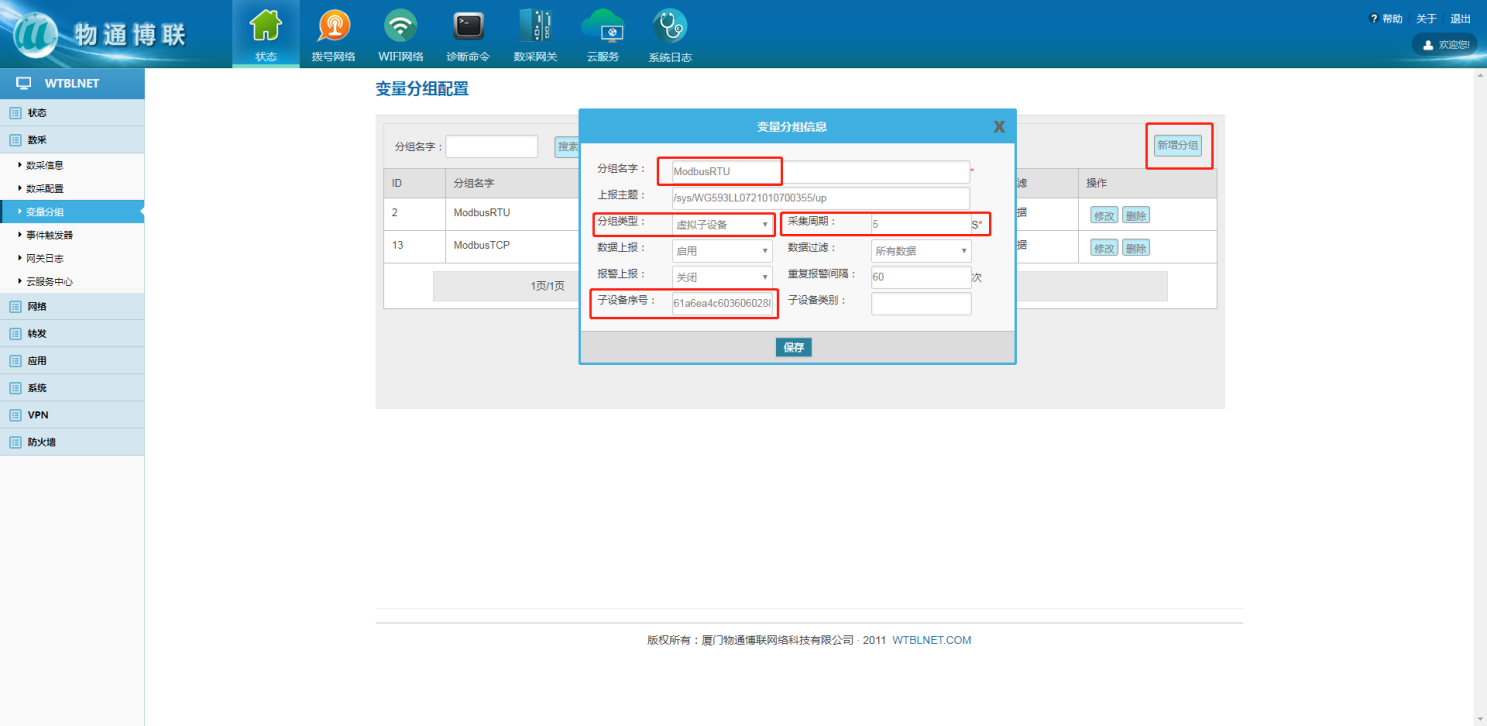

新增變量分組，分組類型選擇虛擬子設備，網關端分組綁定變量后，采集周期優先級為分組設定的采集周期，網關“分組名字”對應華為云IOT“服務ID”，網關“子設備序號”對應華為云IOT子設備的“設備ID”。

網關端“分組名字”對應華為云IOT的“服務ID”；

網關端“子設備序號”對應華為云IOT非直連設備的“設備ID”；

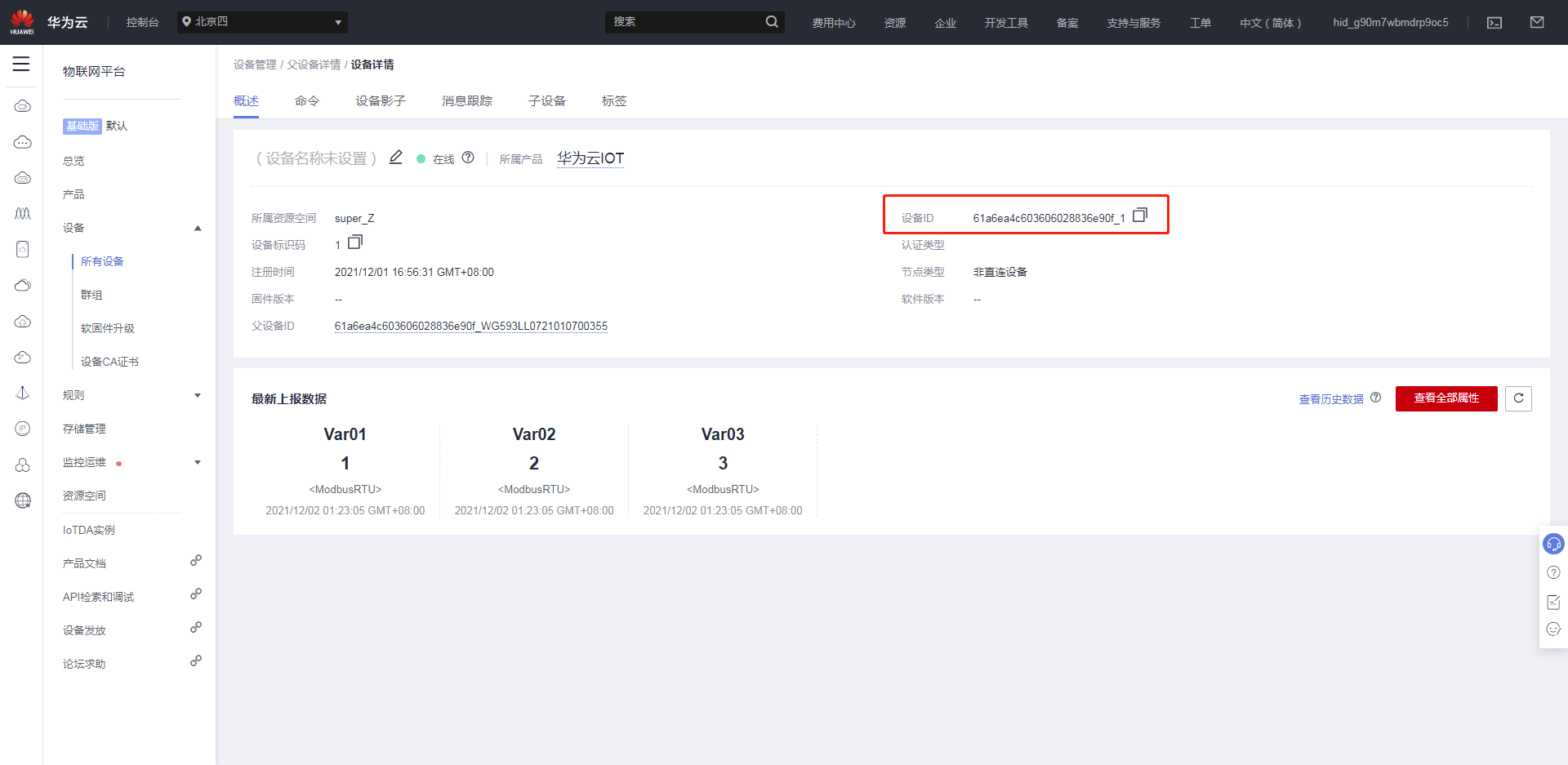

全部建立完畢后，在網關的數采配置界面，重啟采集程序，即可看到華為云IOT上成功展示網關采集到的數據。

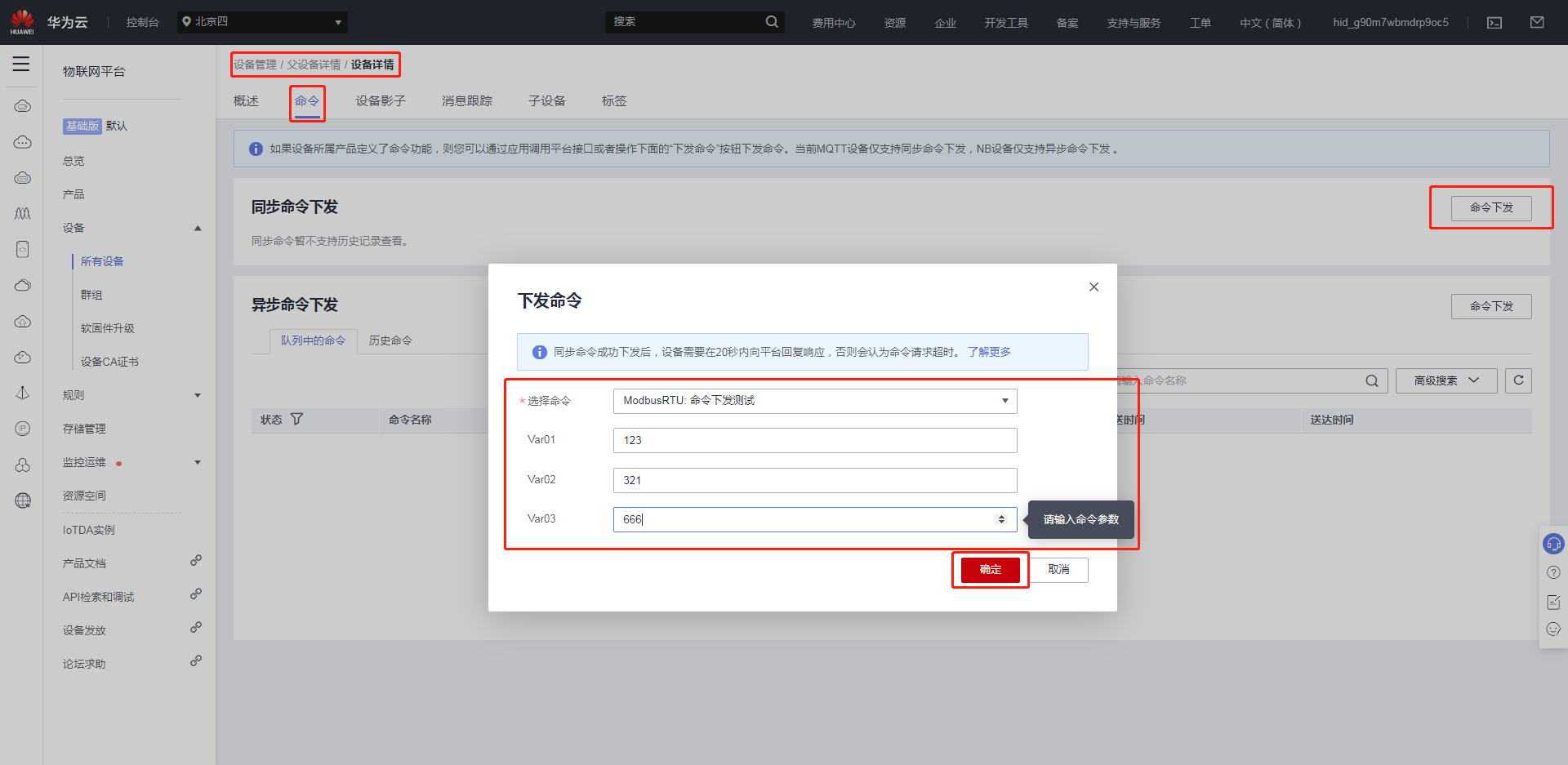

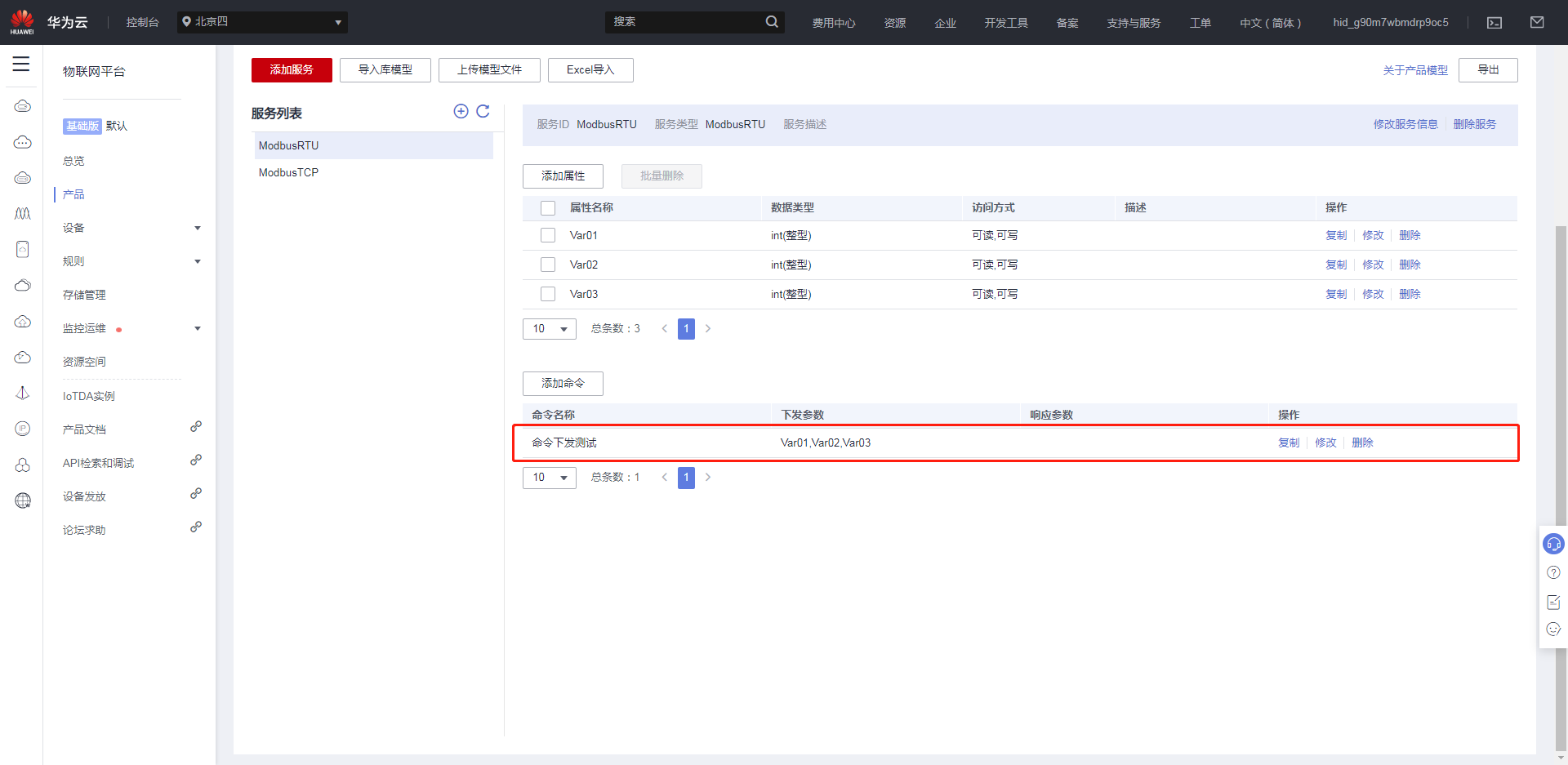

在需要下發點位的對應子設備中，選擇命令，點擊命令下發，填入下發命令值，點擊確定即可下發成功。

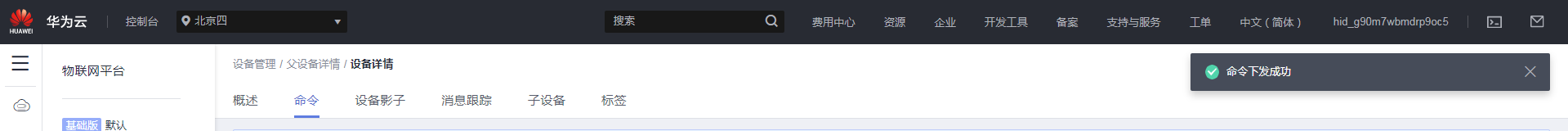

命令下發測試成功。
