PLC(Programmable Logic Controller，PLC)的中文意思：可編輯的邏輯控制器。

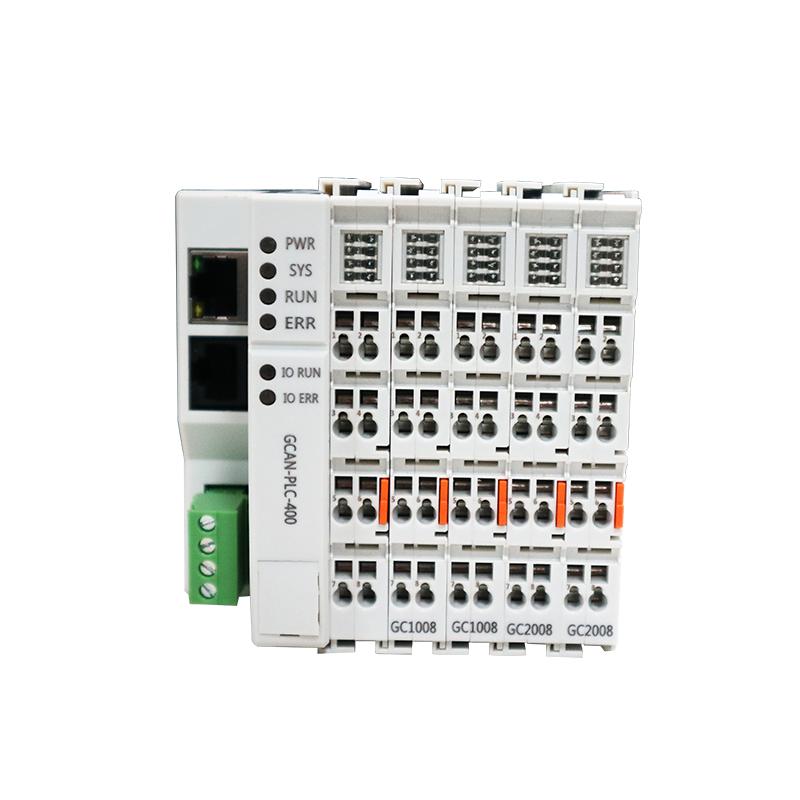

我們經常能夠在各種工業自動化控制項目里看到它的身影，它可能長成下面這個樣子



從圖中我們可以看出，PLC的上面集成有若干個IO接口，分為輸入接口和輸出接口兩種。其中，輸入接口是用于采集外部數據，輸出接口是把PLC的控制指令輸出出去。除了IO接口以外，設備左側的那些接口其實也非常的顯然，它們都是設備的通訊接口，有串口類型，以太網網口類型以及CAN接口類型。



PLC能做什么



PLC除了能接常見的開關按鈕，做開關量的控制，PLC還能做什么控制呢？



總結以下5類。



1）開關量的控制：比如在PLC輸入端接開關按鈕，通過編寫程序來控制指示燈等負載。



2）運動控制：PLC可以通過高速脈沖輸出點發送高頻脈沖，驅動步進、伺服驅動器。



3）模擬量控制：可以通過溫度感應探頭感應溫度，再通過溫度傳感器把數據傳送到PLC中，在PLC做數據處理，從而來控制負載做對應的動作。還可以做PID的控制，實現恒壓供水等等。



4）數據處理：PLC具有數學運算、轉換、排序等功能，可以完成數據的采集、分析和處理。比如設置動作流程循環次數。還可以編寫程序實現餐廳、銀行叫號的功能等等。



5）通信：在很多自動化設備上經常可以看見有觸摸屏，可以在觸摸屏設計各種各樣的元件和頁面，通過通訊線連接PLC做通信。在觸摸屏上做按鈕元件，來代替實物按鈕。可以做一些數值元件來顯示PLC中的數據，還可以做一些圖像來表示各元器件的工作狀態。
