POE供電是什么意思？POE供電系統原理

POE是Power Over Ethernet的縮寫，指的是在現有的以太網布線基礎上不作任何改動，為一些基于IP的終端（如IP電話機、無線局域網接入點AP、網絡攝像機等）傳輸數據信號的同時，為這些設備提供直流供電。POE技術能在確保現有結構化布線安全的同時保證現有網絡的正常運作，最大限度地降低成本。

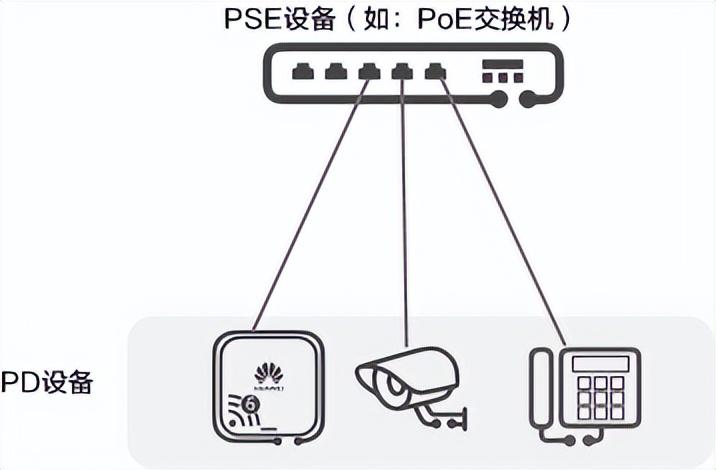

PoE供電系統包括如下兩個設備角色：



供電設備PSE（Power-sourcing Equipment）：通過以太網給受電設備供電的PoE設備，提供檢測、分析、智能功率管理等功能，例如：PoE交換機。



受電設備PD（Powered Device）：如無線AP、便攜設備充電器、刷卡機、攝像頭等受電方設備。按照是否符合IEEE標準，PD分為標準PD和非標準PD。



PoE也被稱為基于局域網的供電系統(PoL, Power over LAN )或有源以太網( Active Ethernet)，有時也被稱為以太網供電，是利用現有標準以太網傳輸網線的同時傳送數據和電功率的最新標準規范，并且與現有的以太網系統和用戶的完全兼容。IEEE 802.3af標準就是基于以太網供電系統POE的新標準，它是制定了網線直接供電的標準，是現有以太網標準的擴展，是第一個關于電源分配的國際標準。



POE供電的原理：



標準的五類網線有四對雙絞線，但是在10M BASE-T和100M BASE-T中只用到其中的兩對。



POE標準供電系統，主要供電特性參數：



1. 電壓在44到57V之間，典型值是48V。



2. 允許最大電流為550mA。



3. 典型工作電流為10到350mA。



4. 為供電設備提供3.84到12.95W五個等級的功率，最大不超過13W。



我們最常見的POE供電設備，就是現在的監控攝像頭，現在的監控幾乎都是POE供電，一根網線既傳輸視頻信號，又為攝像頭供電，大大降低了安裝的難度，省略了為每個攝像頭單獨布放電源線路的步驟，也大大降低了故障率。
